Provozní střechy (vtoky se zápachovou klapkou)


Detail

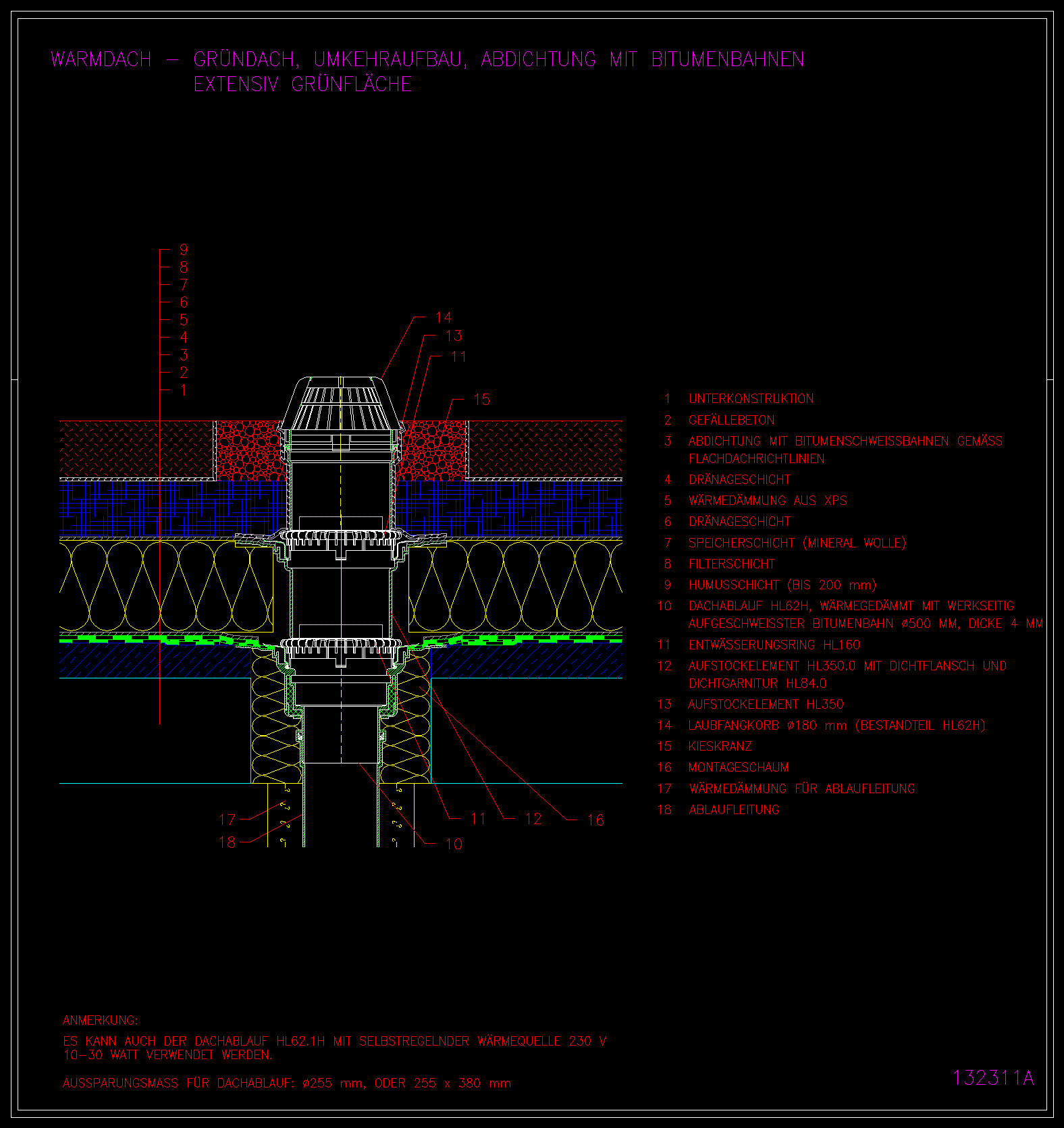

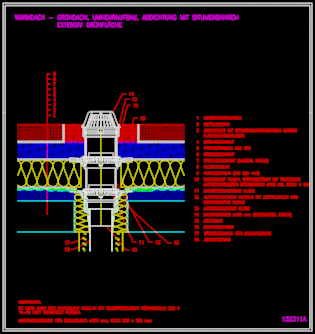

výkres 132311a

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL160

HL350

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
