Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba na podložkách → Hydroizolace z umělohmotných folií → nekotvená drenážní vrstva

výkres


ZvětšitDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


střechy do 25m2

střechy do 65m2

střechy od 65m2

Detail

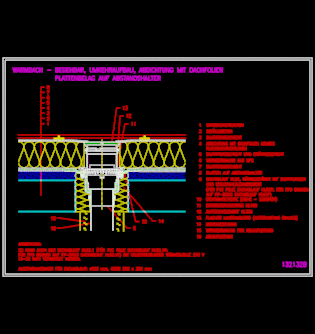

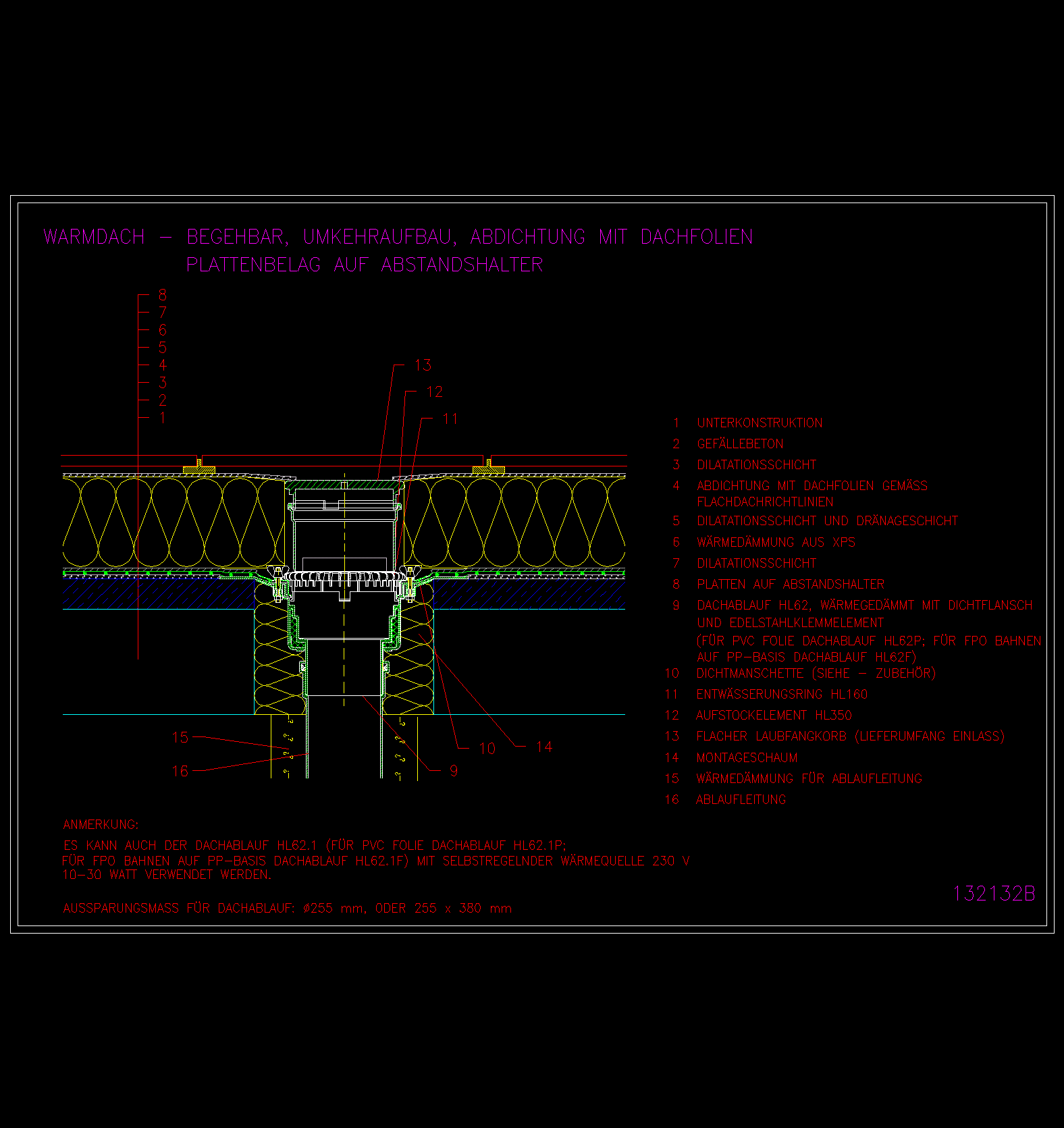

výkres 132132b

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL160

HL350

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
