Provozní střechy (vtoky se zápachovou klapkou)


Detail

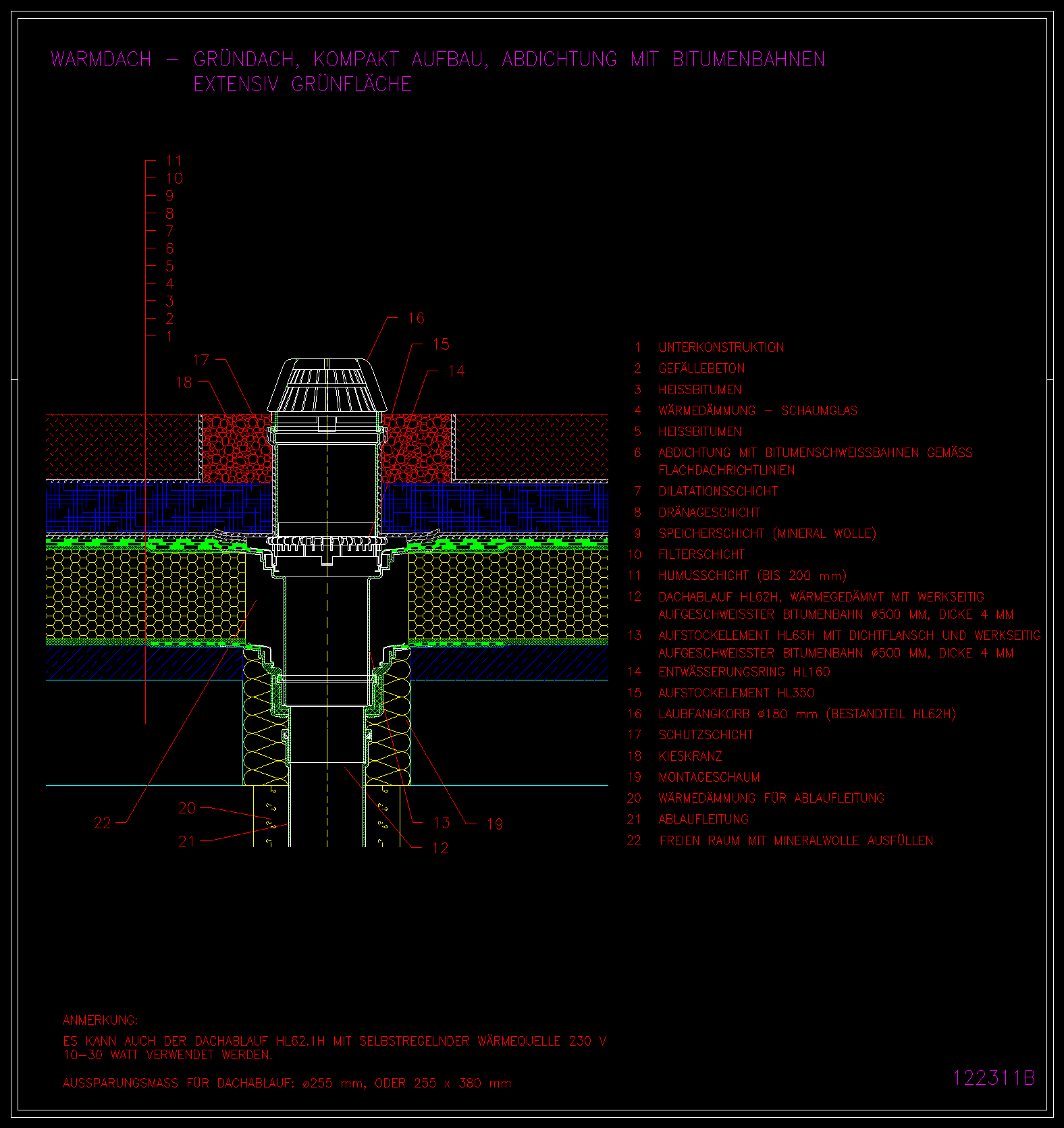

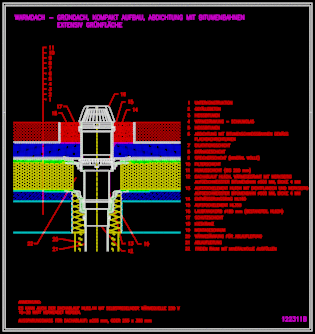

výkres 122311b

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace asfaltový pás s atestem FLL plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
