Inhalte → Einschalige Flachdächer → Wärmegedämmt - klassischer Schichtenaufbau → begehbar- → Terrassen → Plattenbelag auf Abstandshalter → Abdichtung mit Bitumenbahnen → Variante kompakter Aufbau

Zeichnung


VergrößernDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


Zur Entwässerung von Flächen bis 25m2

Zur Entwässerung von Flächen bis 65m2

Zur Entwässerung von Flächen ab 65m2

Detail

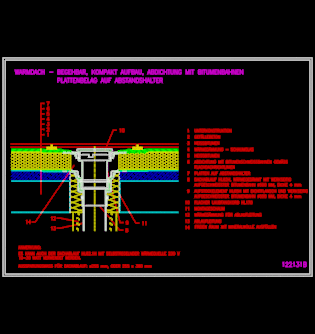

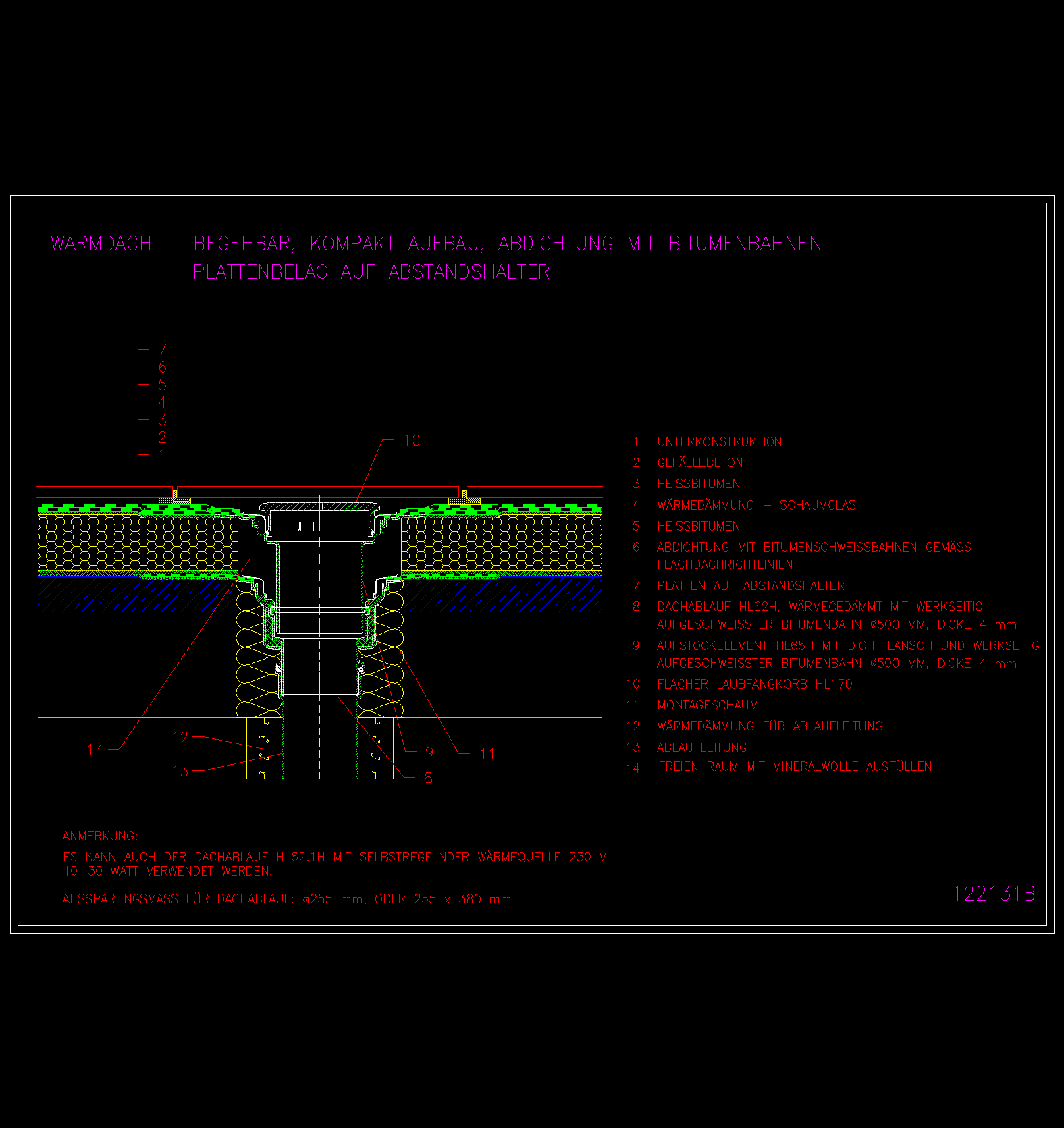

Zeichnung 122131b

Schnitt durch den Dachaufbau

· Plattenbelag auf Abstandshalter
· Abdichtung - bituminöse Dichtungsbahn vollflächig gemäss Flachdachrichtlinien
· Wärmedämmung Schaumglas
· Beton (Gefälleschicht oder Deckenkonstruktion)

Empfohlene Produkte

HL62H

HL65H

HL170

Bemerkung

Beheizbare Flachdachabläufe
Zubehör
Montagehinweise
