Provozní střechy (vtoky se zápachovou klapkou)


Detail

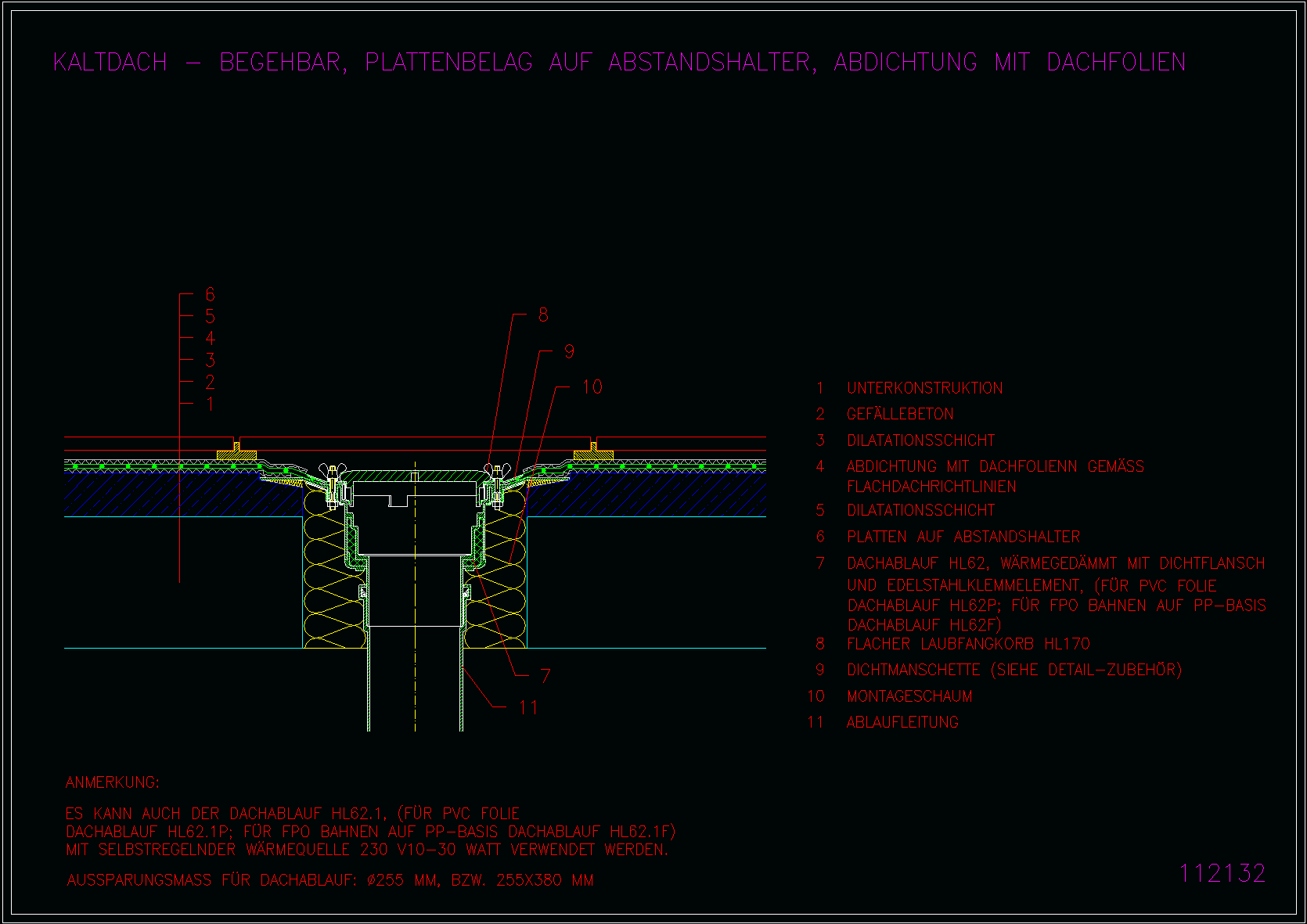

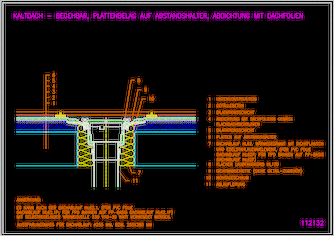

výkres 112132

řez vrstvou

· dlažba na podložkách
· hydroizolace plastová fólie volně položená
· separační a dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
