výkres


ZvětšitDXFPDF

Detail

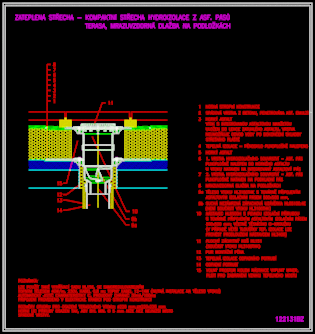

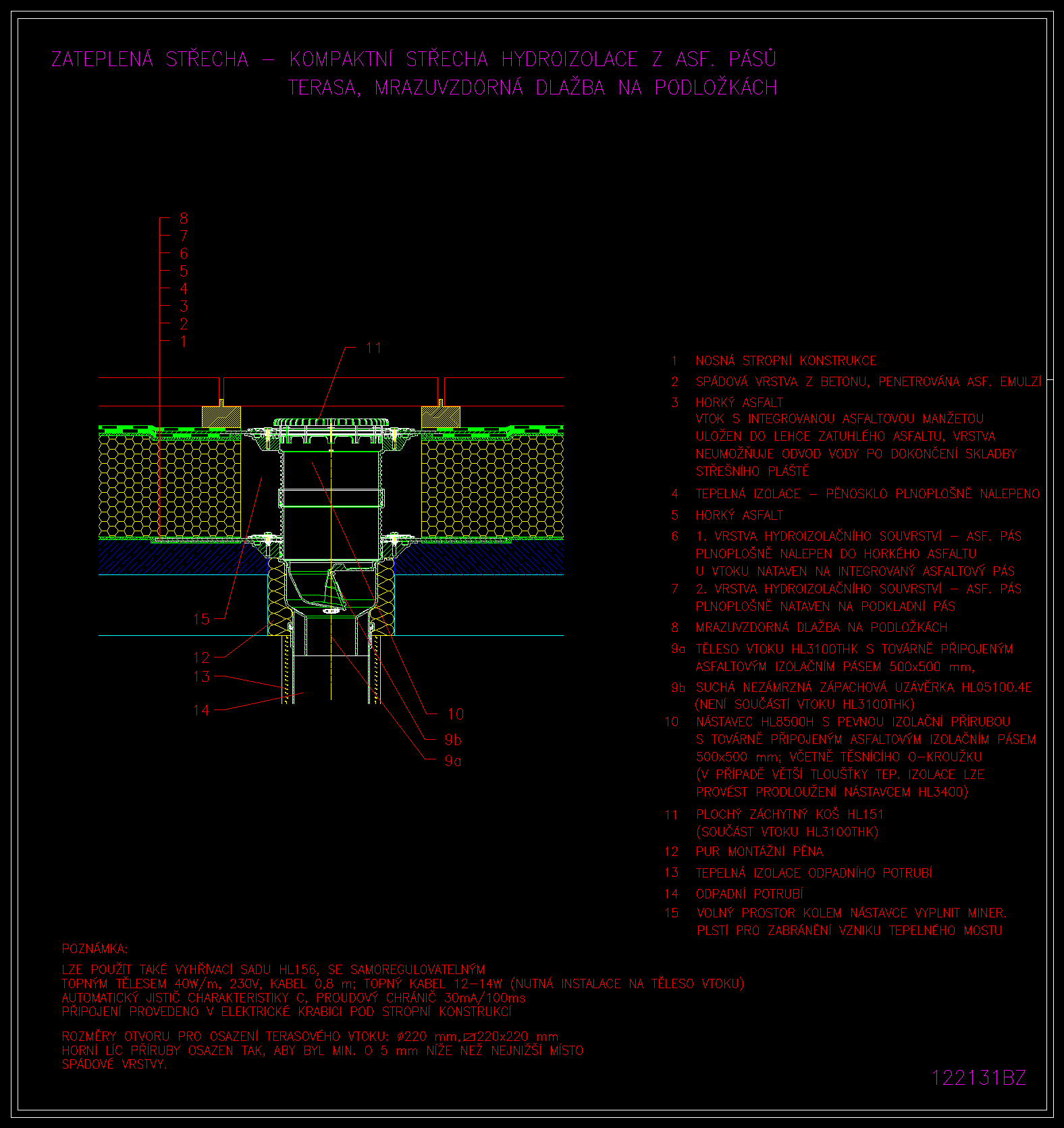

výkres 122131bz

řez vrstvou

· dlažba na podložkách
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100THK

HL8500H

HL3400

HL151

HL05100.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba na podložkyHydroizolace z asfaltových pásůVarianta kompaktní střechystřechy do 65m2
