výkres


ZvětšitDXFPDF

Detail

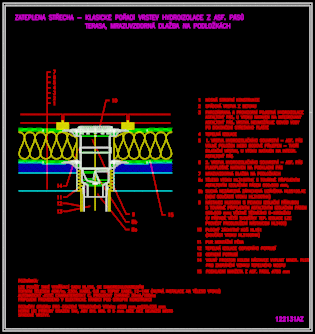

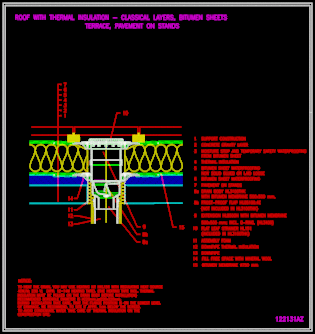

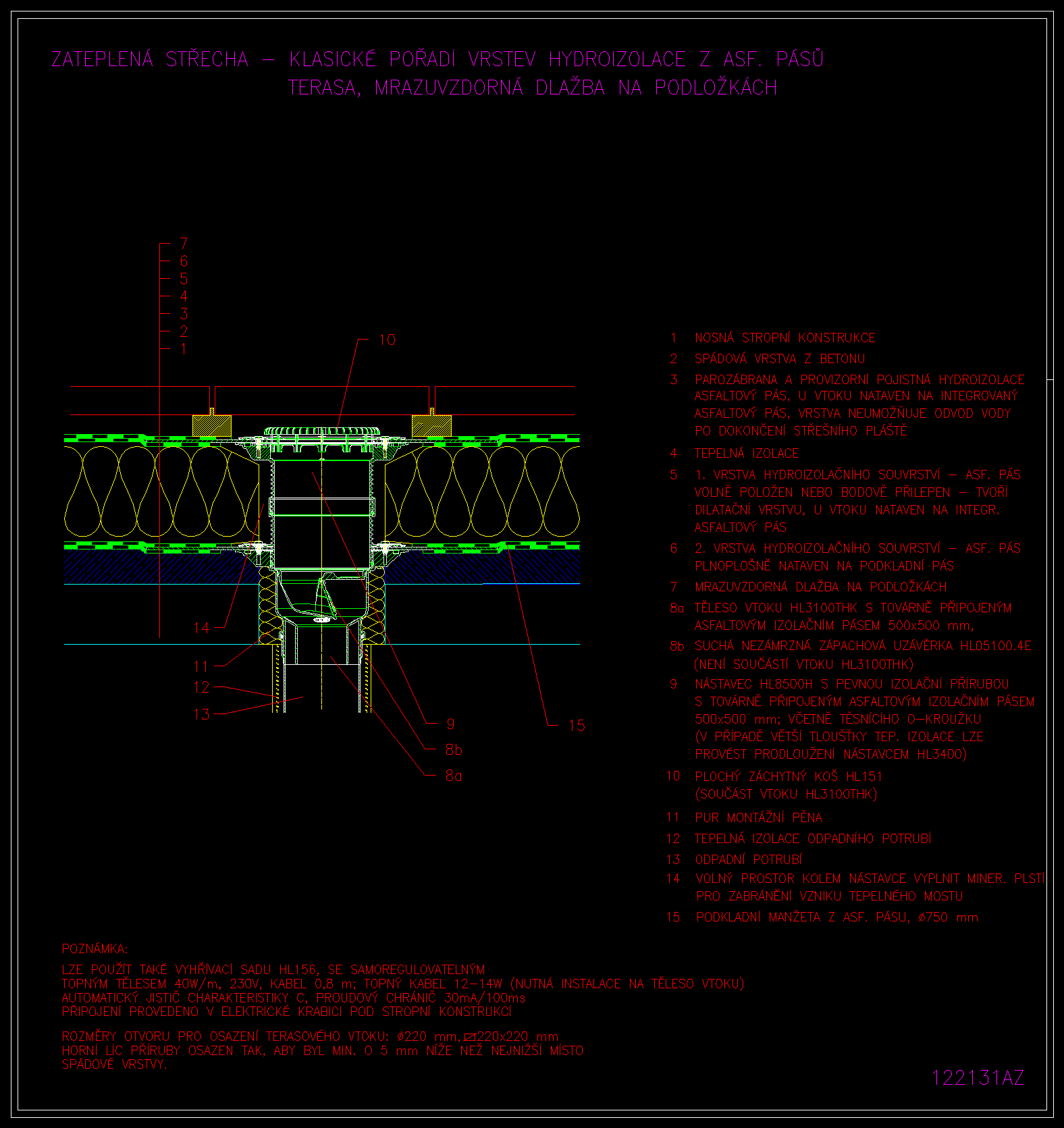

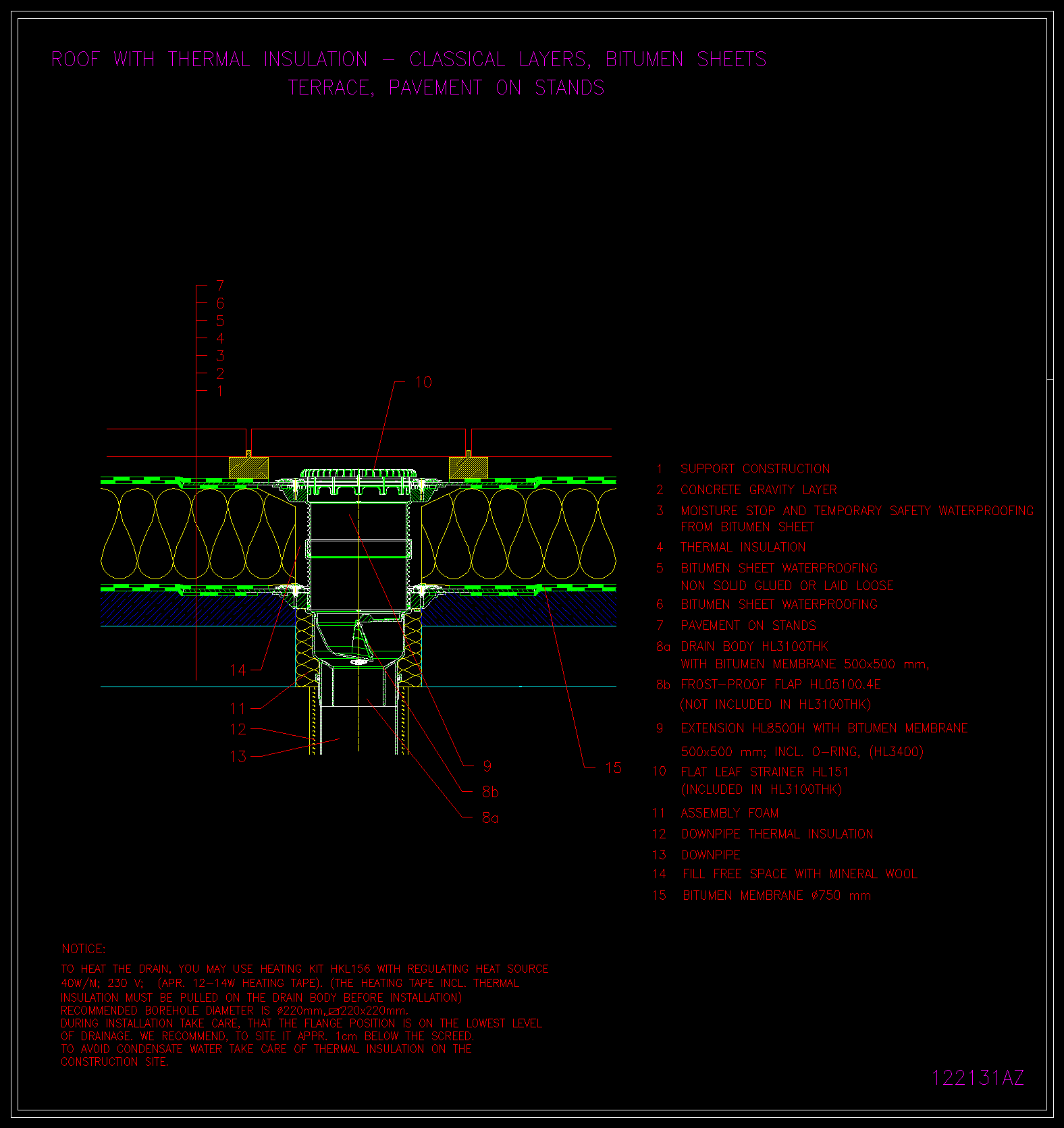

výkres 122131az

řez vrstvou

· dlažba na podložkách
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace o potřebné únosnosti vůči bodovému zatížení
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100THK

HL8500H

HL3400

HL151

HL05100.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba na podložkyHydroizolace z asfaltových pásůVarianta klasického složení střešního pláštěstřechy do 65m2
