výkres


ZvětšitDXFPDF

Detail

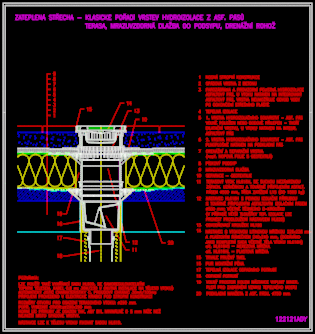

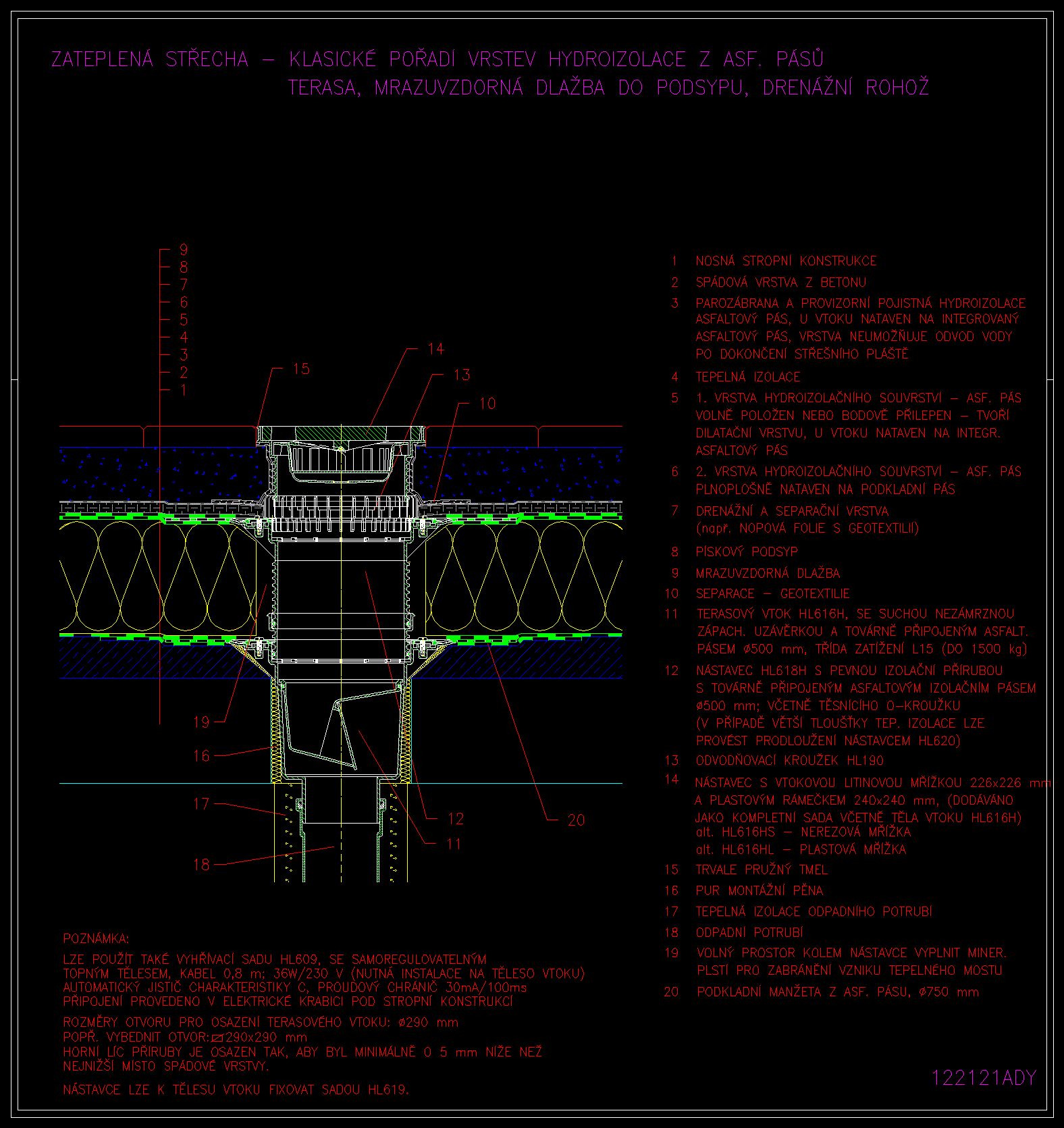

výkres 122121ady

řez vrstvou

· dlažba
· pískový podsyp
· systémová separační a drenážní vrstva (ARDEX)
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL618H

HL190

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba do podsypuHydroizolace z asfaltových pásůVarianta klasického složení střešního pláštěstřechy od 65m2složení s drenážní rohoží
