Detail

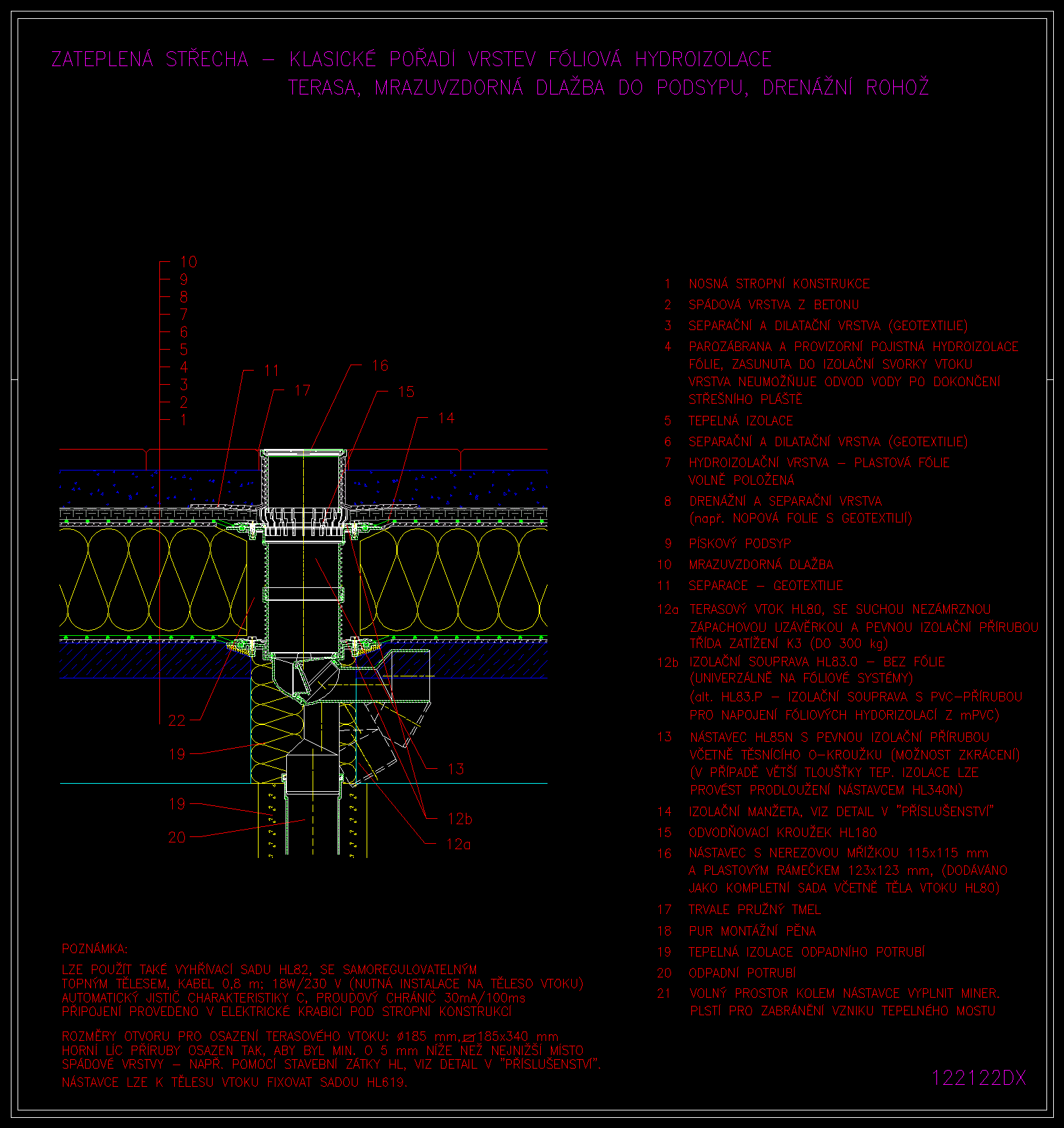

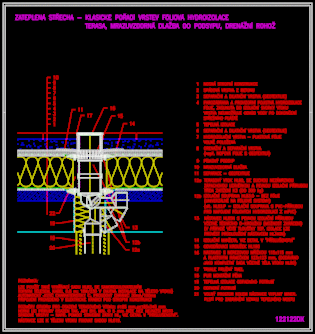

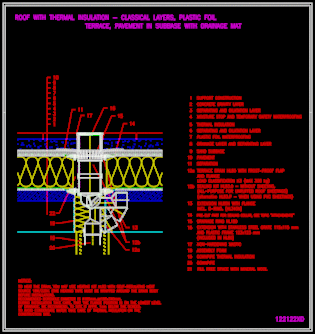

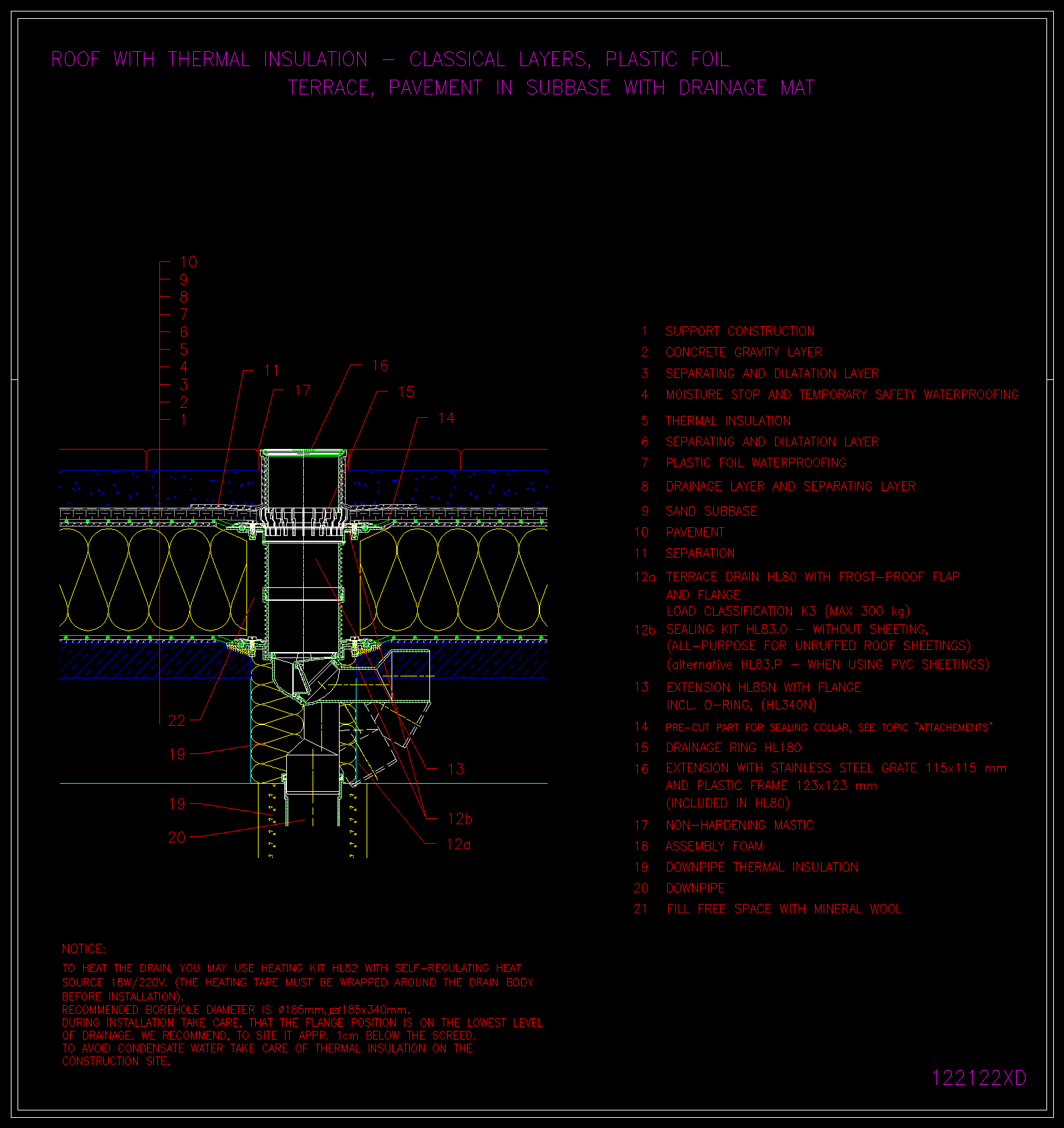

výkres 122122dx

řez vrstvou

· dlažba
· pískový podsyp
· systémová separační a drenážní vrstva (ARDEX)
· hydroizolace plastová folie volně položena
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80

HL85N

HL83.0

HL83.P

HL340N

HL180

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
