Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Provozní → Terasy → Dlažba do betonu → Hydroizolace stěrkové (alternatívní) → Hydroizolace z umělohmotných fólii → Složení s drenážní rohoží → se standardní izolační soupravou → střechy do 25m2

výkres


ZvětšitDXFPDF

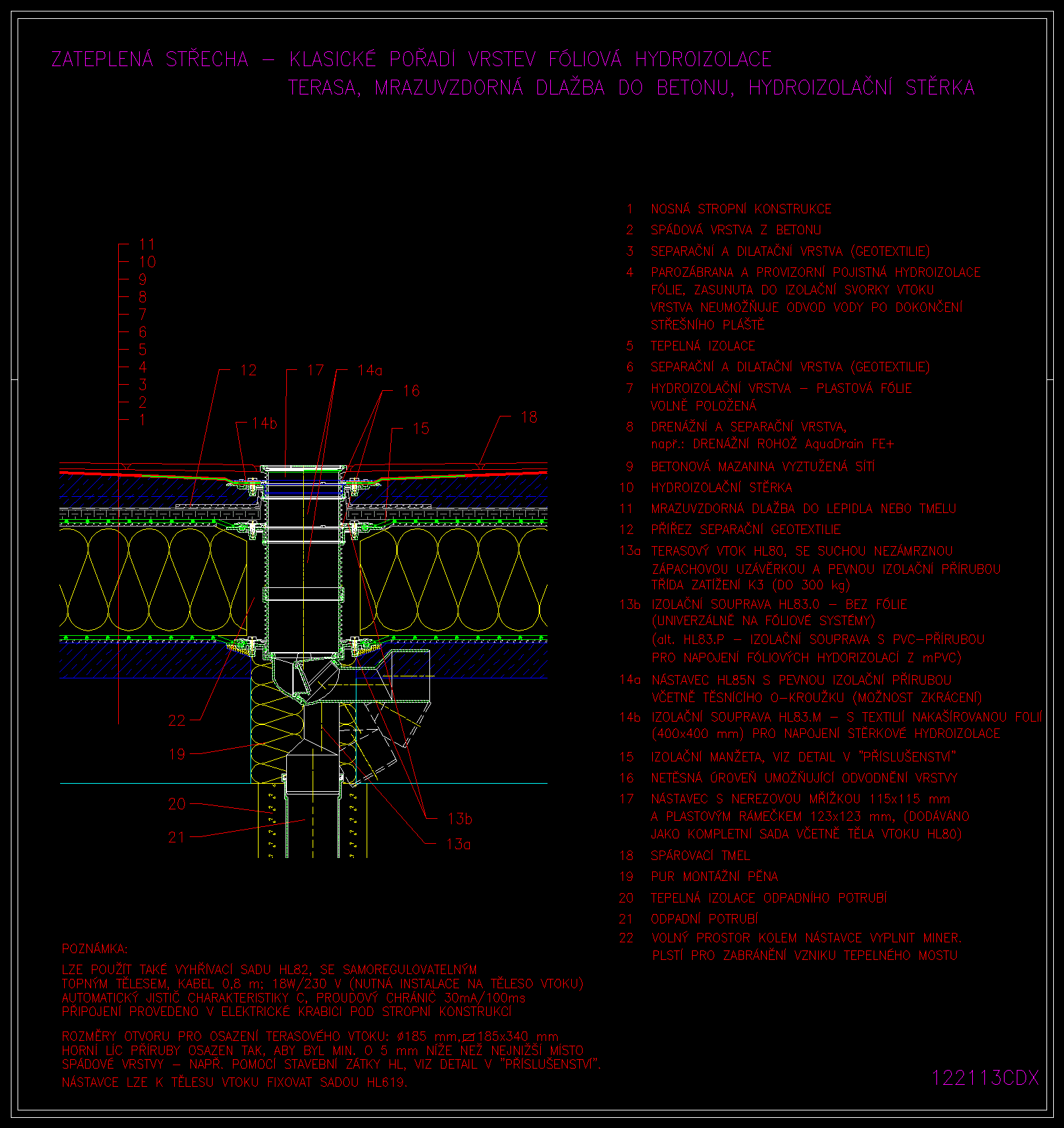

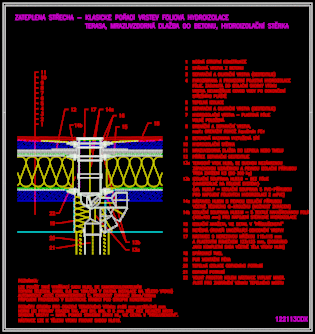

Detail

výkres 122113cdx

řez vrstvou

· dlažba
· lepící tmel
· hydroizolační stěrka
· betonová mazanina
· systémová separační a drenážní vrstva (ARDEX)
· hydroizolace plastová fólie volně položená
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80

HL85N

HL83.0

HL83.P

HL340N

HL83.M

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
