Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Parkoviště → Hydroizolace z umělohmotných folií → nekotvená drenážní vrstva → střechy od 25m2

výkres


ZvětšitDXFPDF

Detail

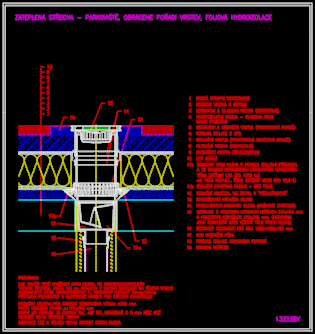

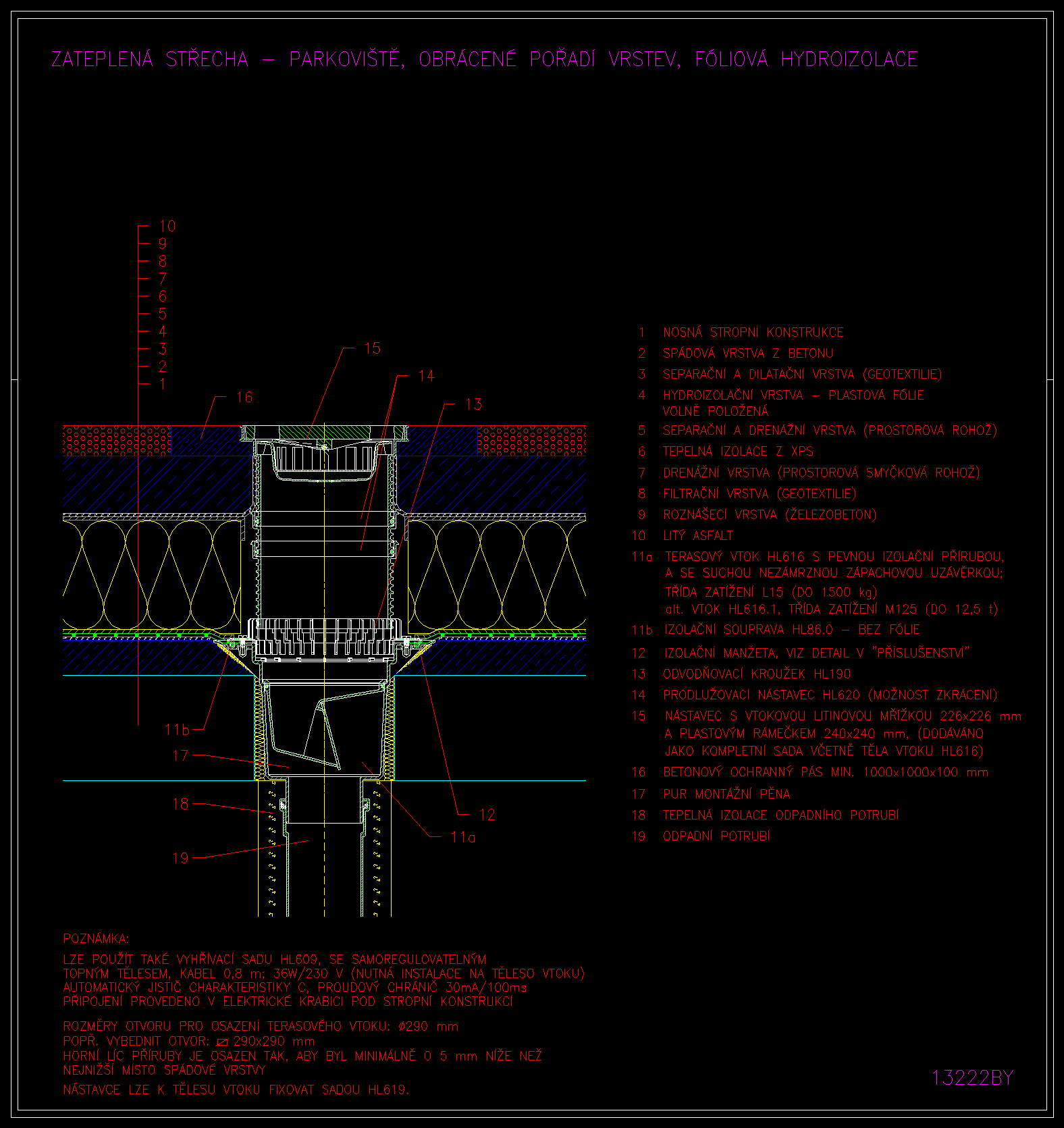

výkres 13222by

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616

HL86.0

HL190

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
