výkres


ZvětšitDXFPDF

Detail

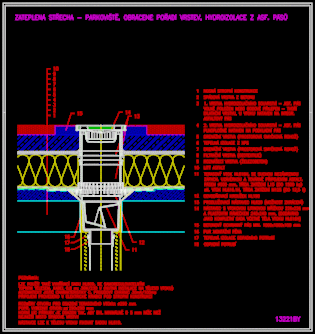

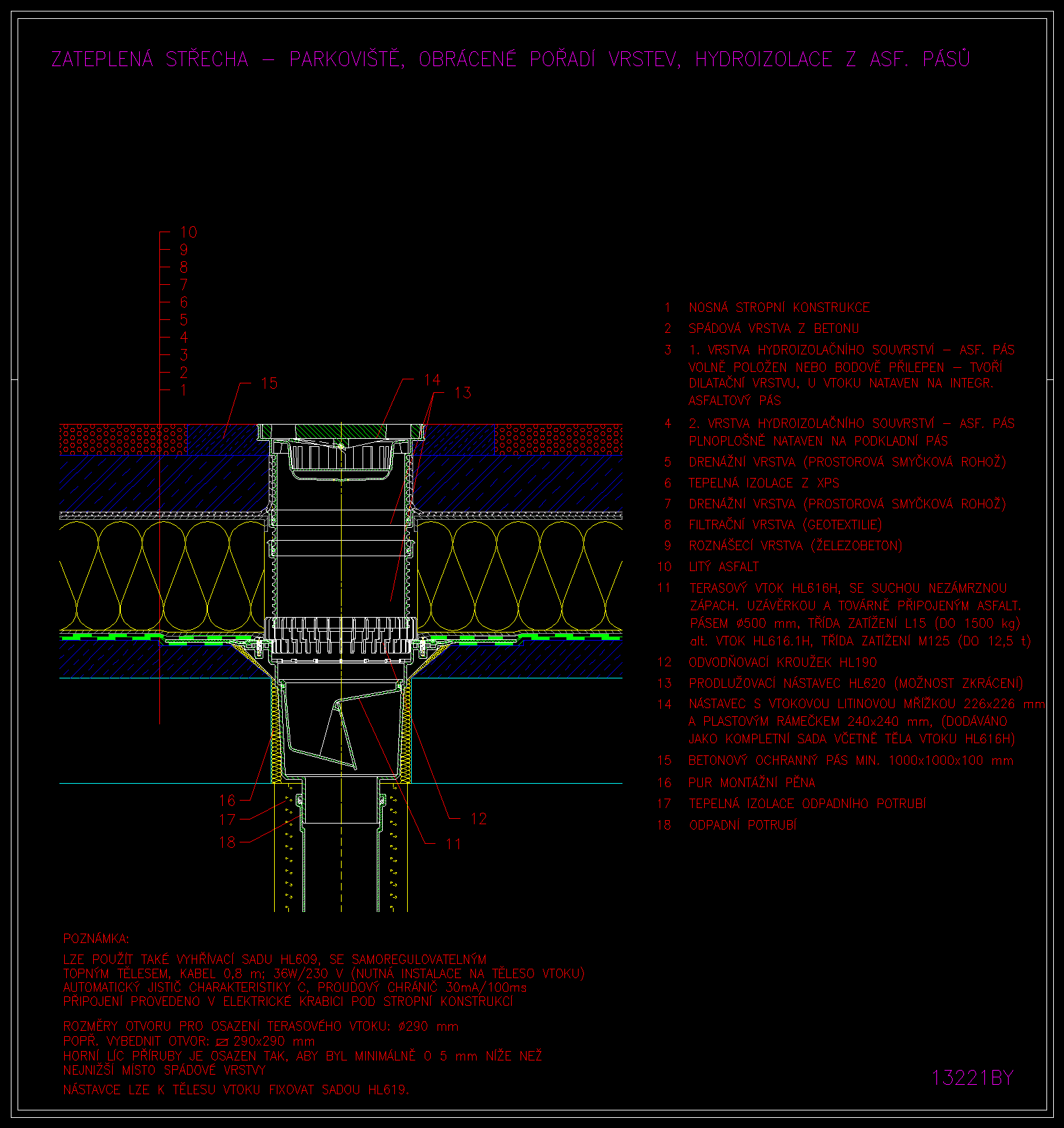

výkres 13221by

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL190

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníParkovištěHydroizolace z asfaltových pásůnekotvená drenážní vrstvastřechy od 25m2
