Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba na podložkách → Hydroizolace z asfaltových pásů → nekotvená drenážní vrstva → střechy do 25m2

výkres


ZvětšitDXFPDF

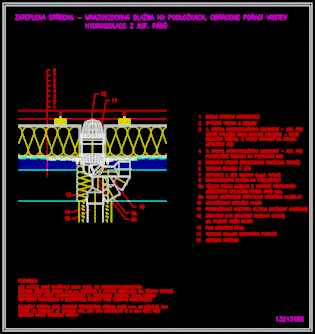

Detail

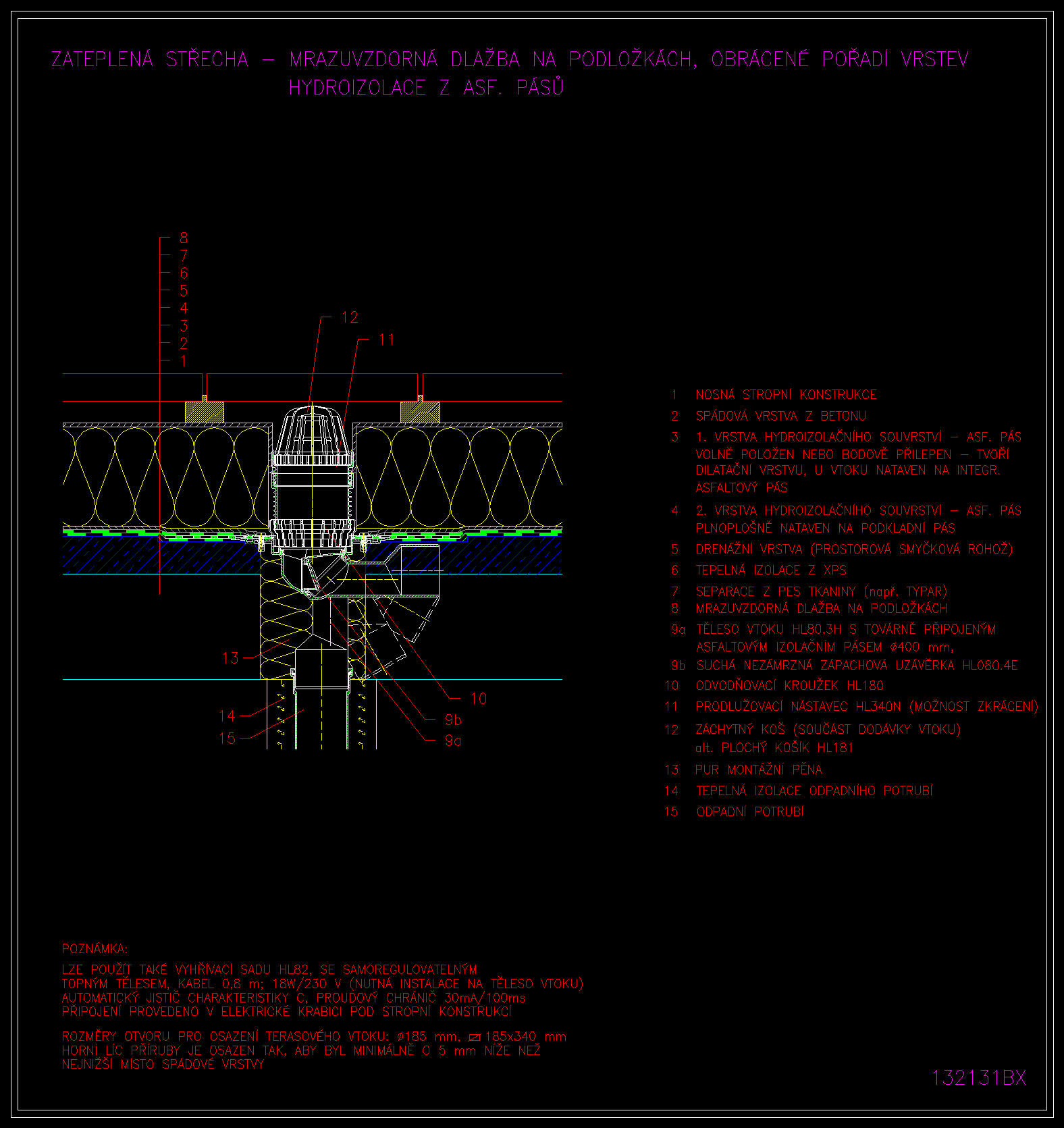

výkres 132131bx

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80.3H

HL180

HL340N

HL080.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
