výkres


ZvětšitDXFPDF

Detail

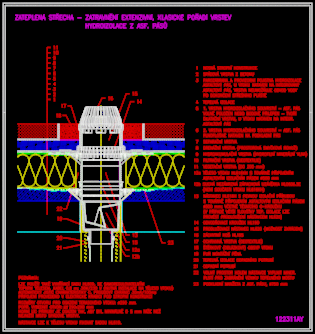

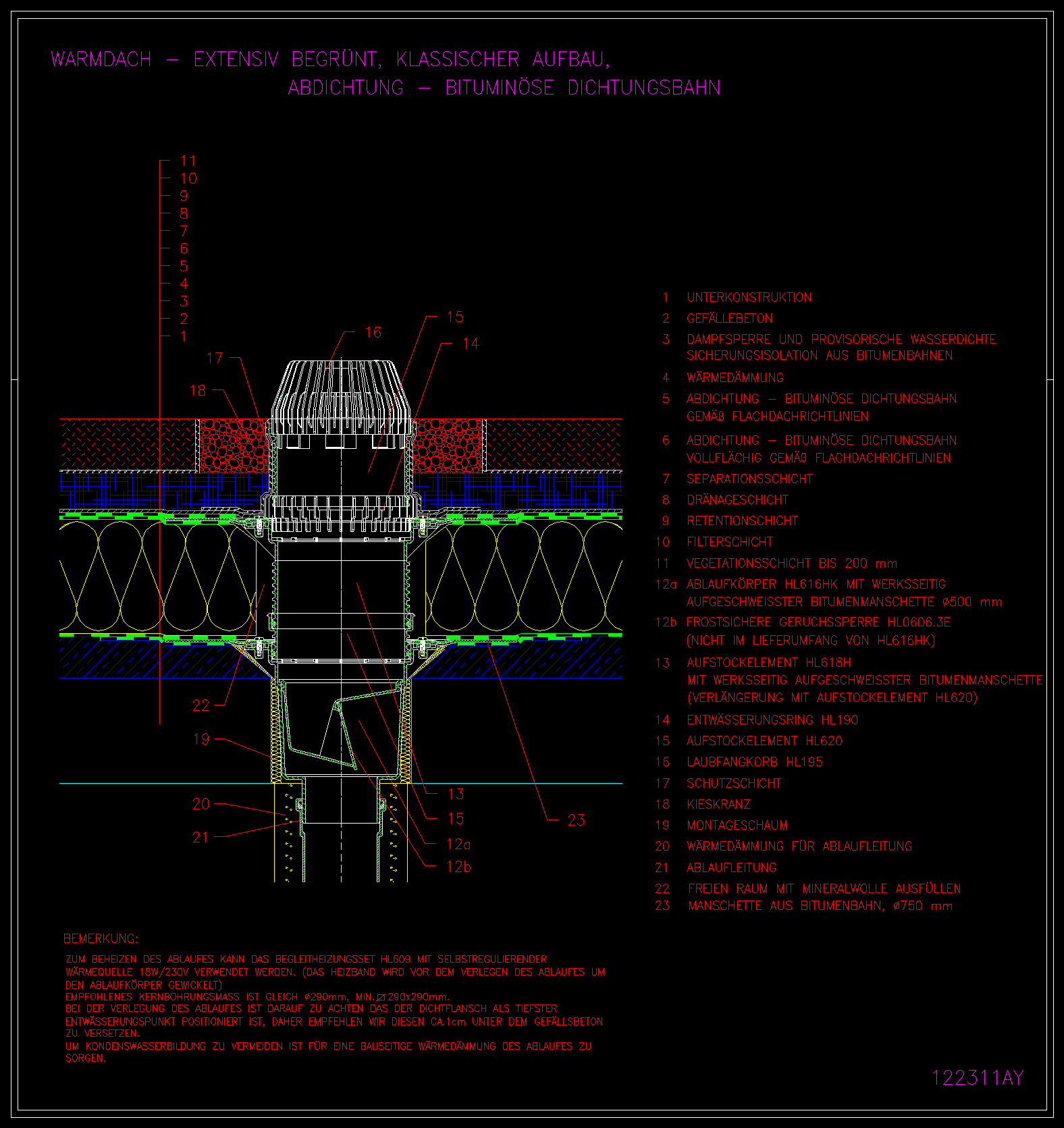

výkres 122311ay

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace asfaltový pás s atestem FLL
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616KH

HL618H

HL190

HL620

HL0606.3E

HL195

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníZatravněníExtenzivníHydroizolace z asfaltových pásůVarianta klasického složení střešního pláštěstřechy od 65m2
