Obsah → Jednoplášťové střechy → Bez tepelné izolace → Provozní → Terasy → Dlažba do betonu → Hydroizolace z asfaltových pásů → střechy od 65m2

výkres


ZvětšitDXFPDF

Detail

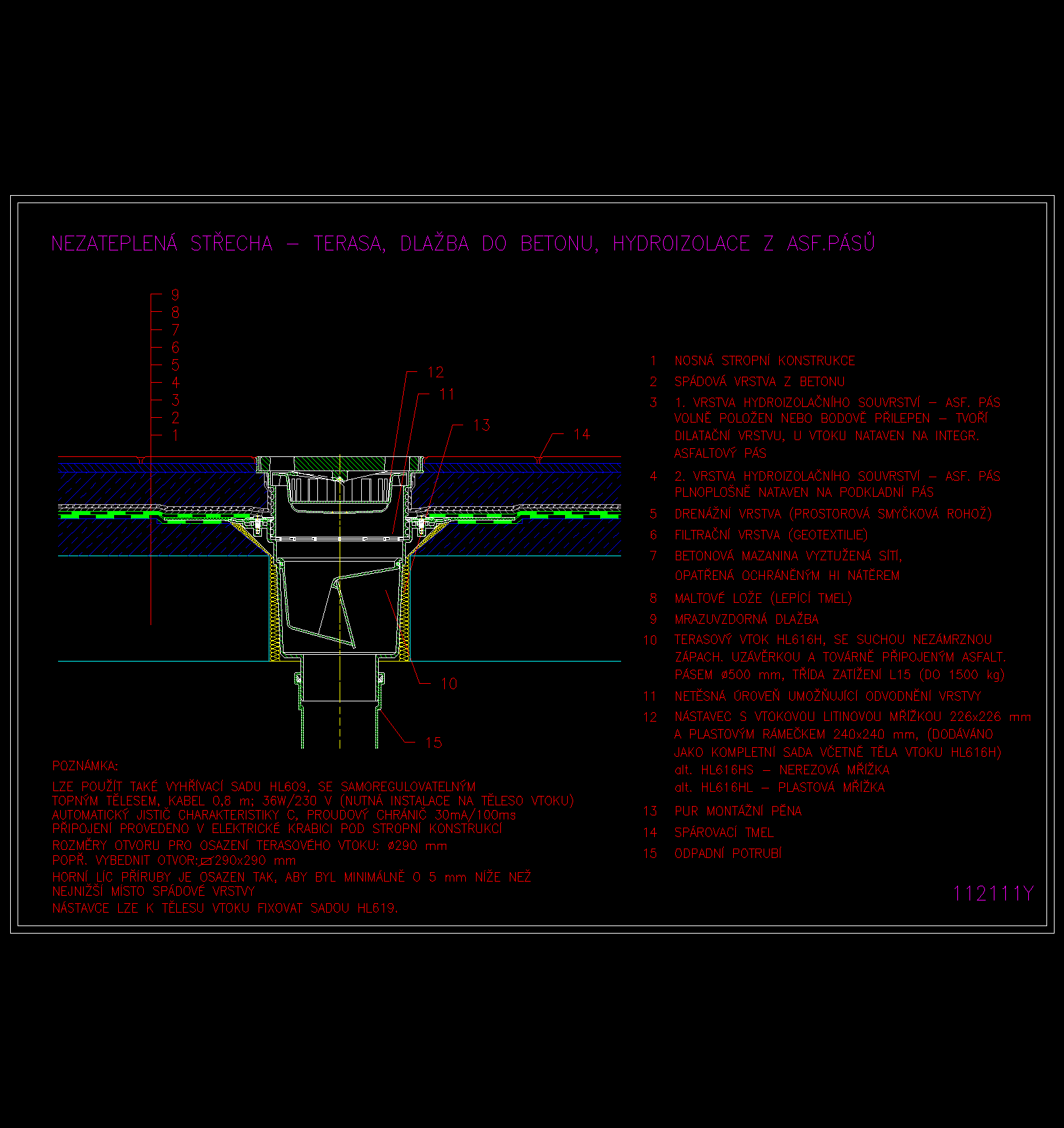

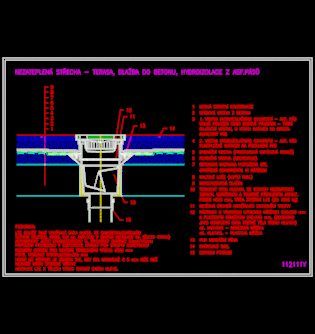

výkres 112111y

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
