Detail

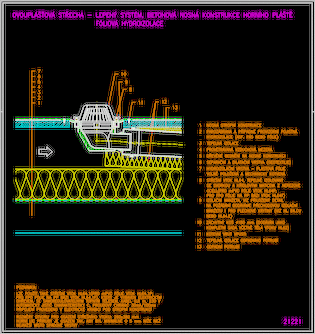

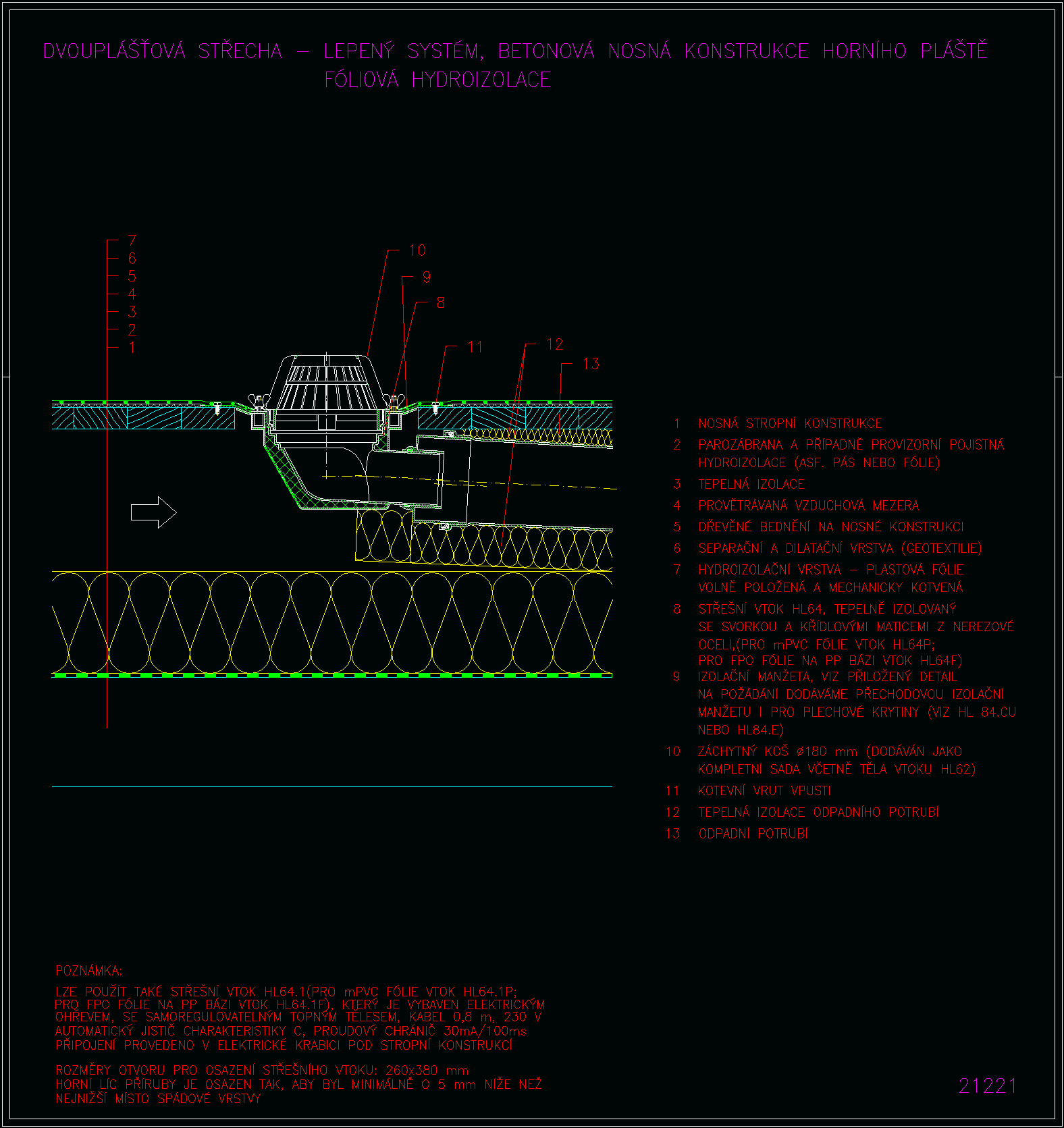

výkres 21221

řez vrstvou

· hydroizolace asfaltový pás mechanicky kotven
· separační vrstva
· dřevěné bednění tvořící nosnou vrstvu horního pláště
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL64

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
