Obsah → Dvouplášťové střechy → Bez tepelné izolace horního pláště → Nosná konstrukce horního pláště - beton → Hydroizolace z asfaltových pásů → Kotvený systém

výkres


ZvětšitDXFPDF

Detail

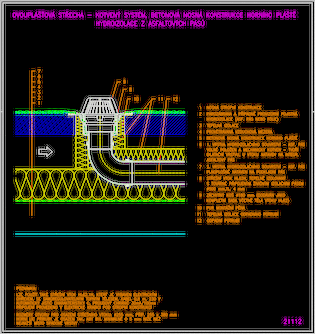

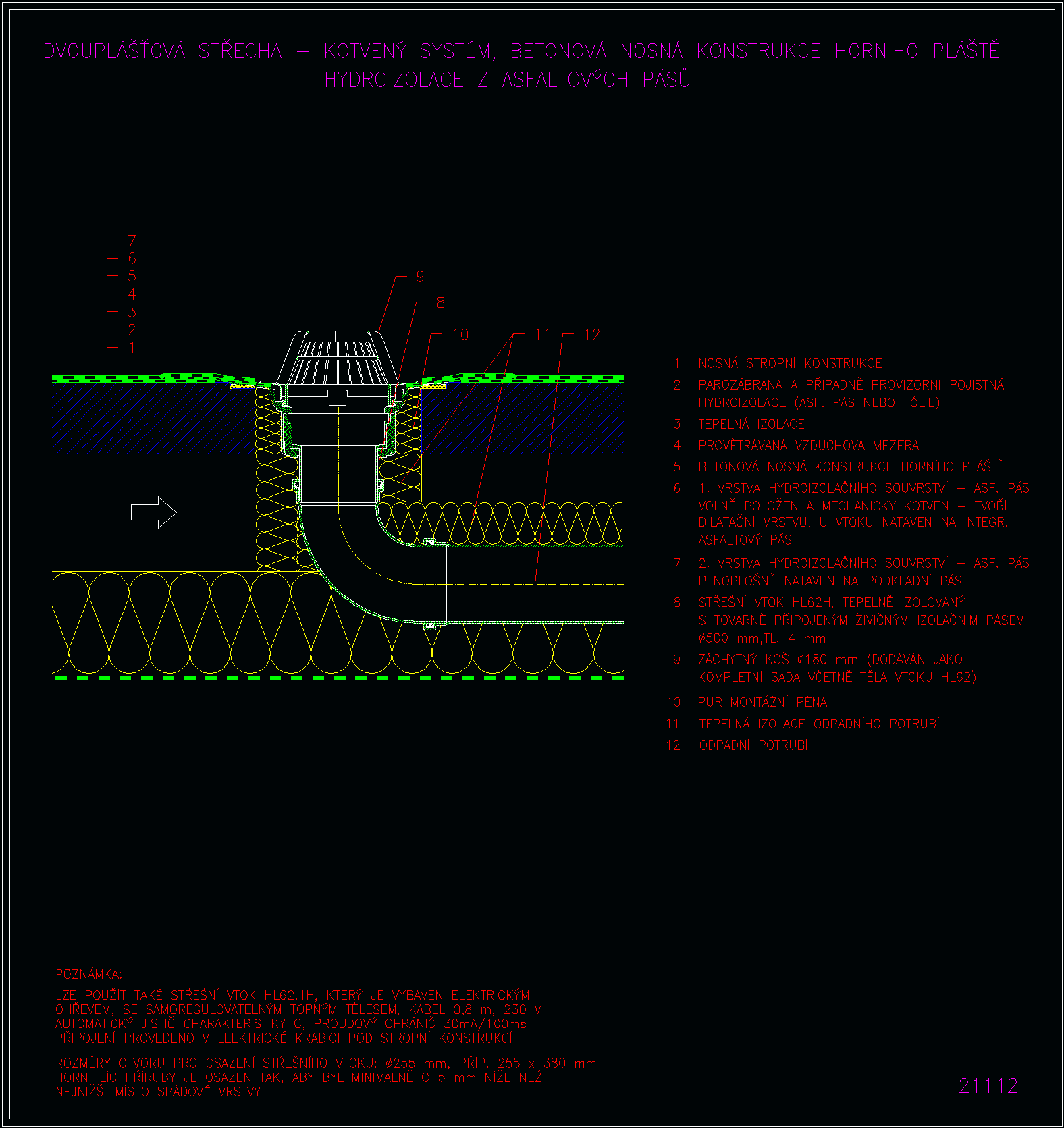

výkres 21112

řez vrstvou

· hydroizolace asfaltový pás volně položen a mechanicky kotven
· dilatační vrstva
· betonová nosná konstrukce horního pláště
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
