výkres


ZvětšitDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


střechy do 25m2

střechy do 65m2

střechy od 65m2

Detail

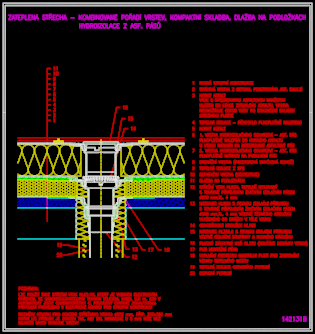

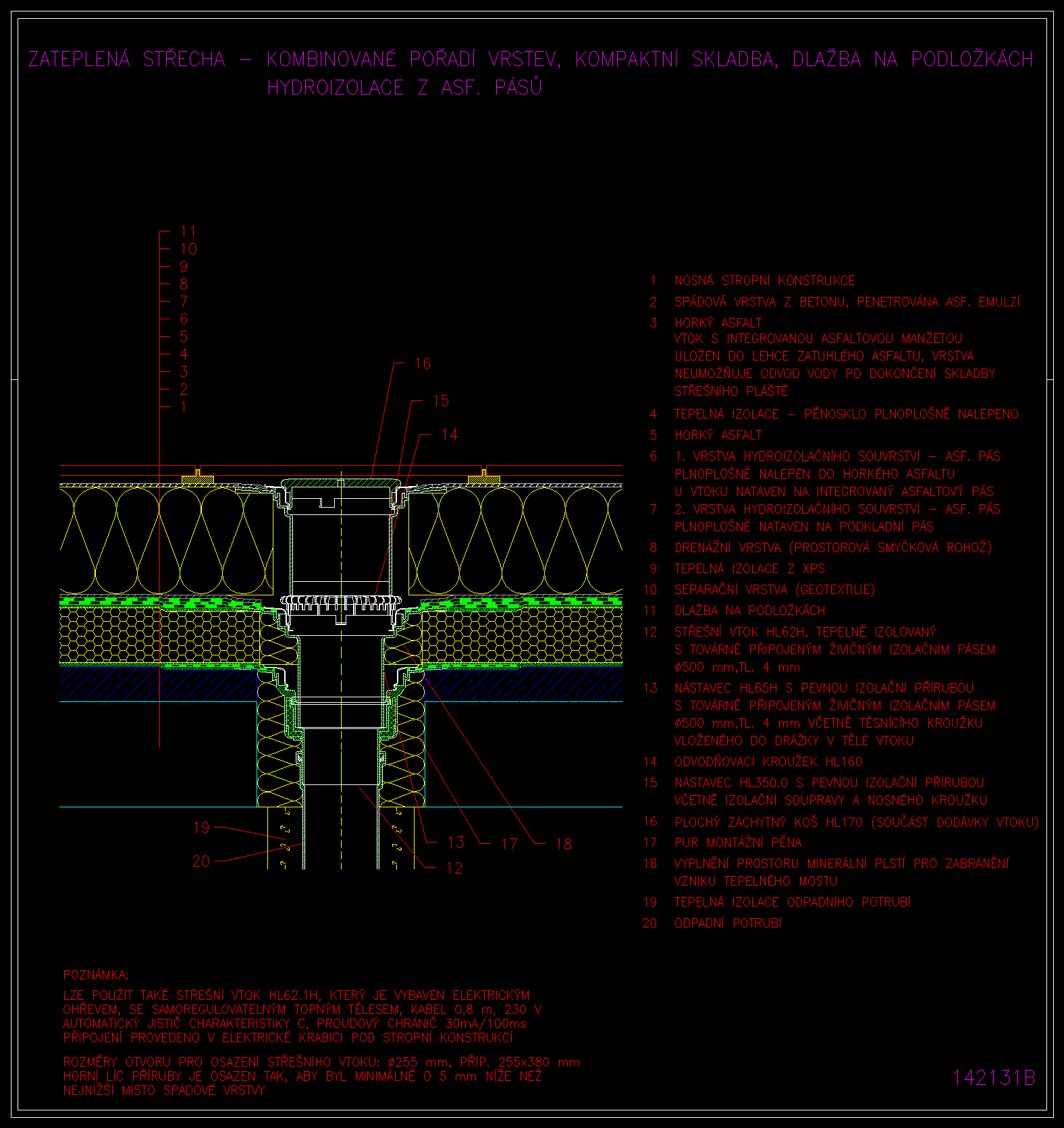

výkres 142131b

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL160

HL170

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
