Provozní střechy (vtoky se zápachovou klapkou)


Detail

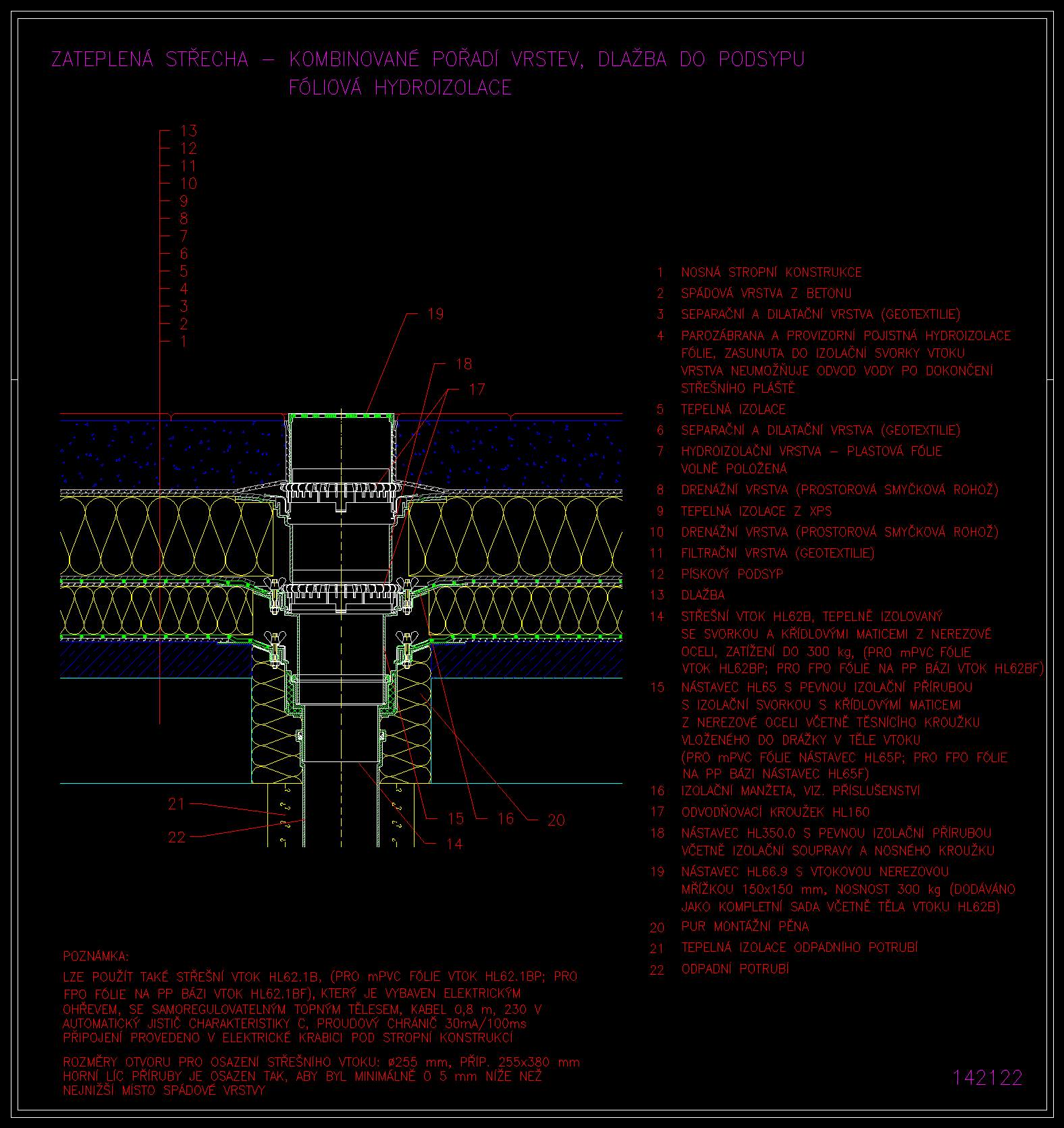

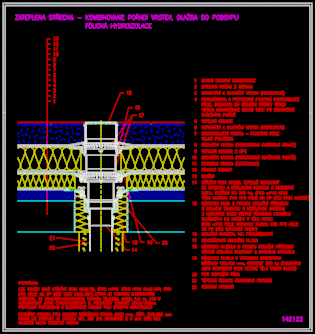

výkres 142122

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62B

HL62BP

HL65

HL65P

HL160

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
