výkres


ZvětšitDXFPDF

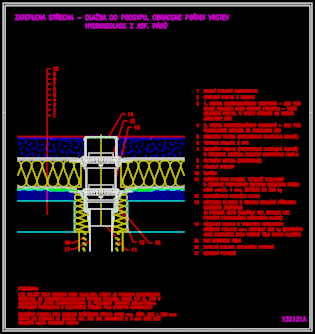

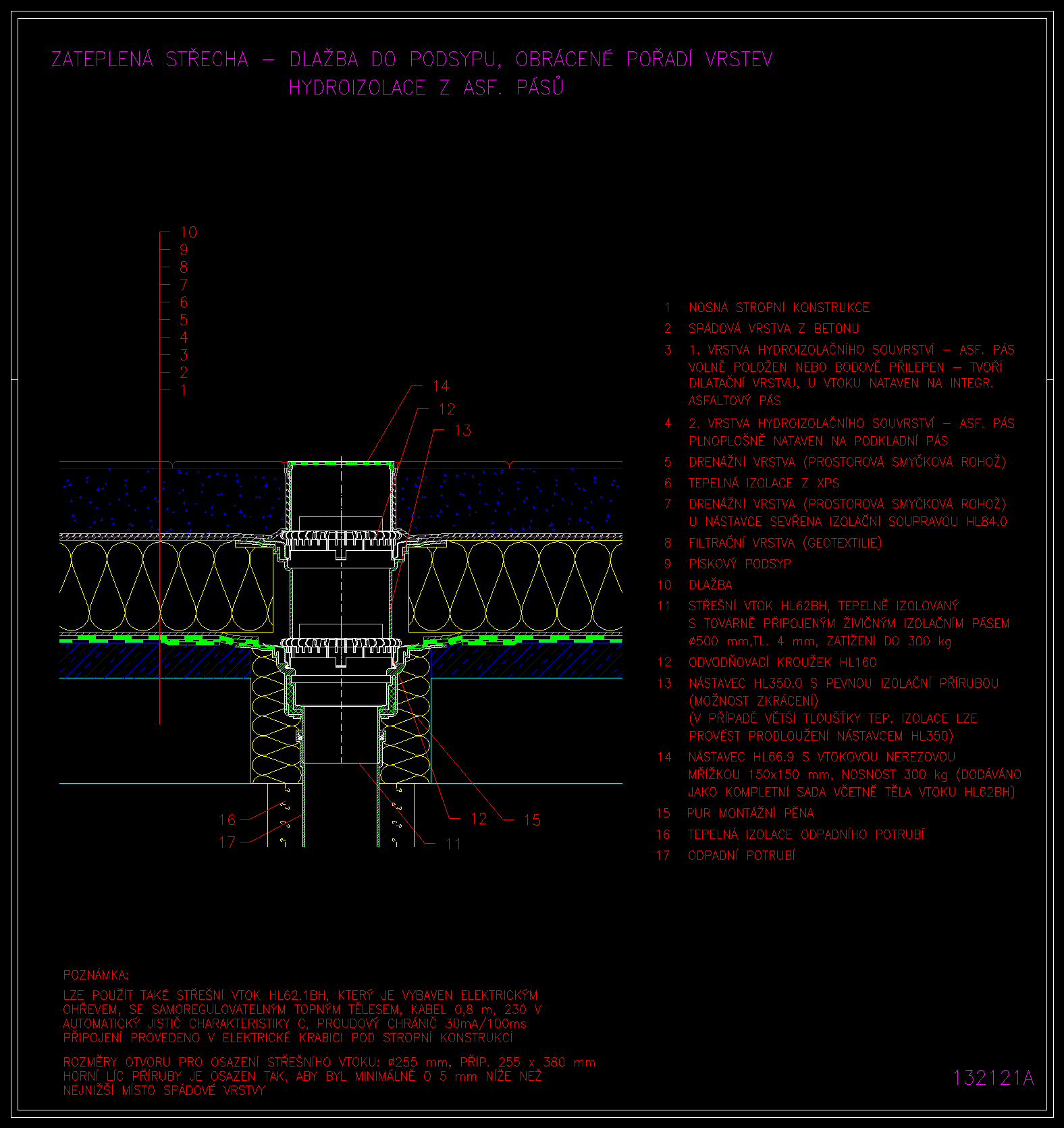

Provozní střechy (vtoky se zápachovou klapkou)


Detail

výkres 132121a

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62BH

HL160

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba do podsypuHydroizolace z asfaltových pásůkotvená drenážní vrstva(HL350.1)
