Detail

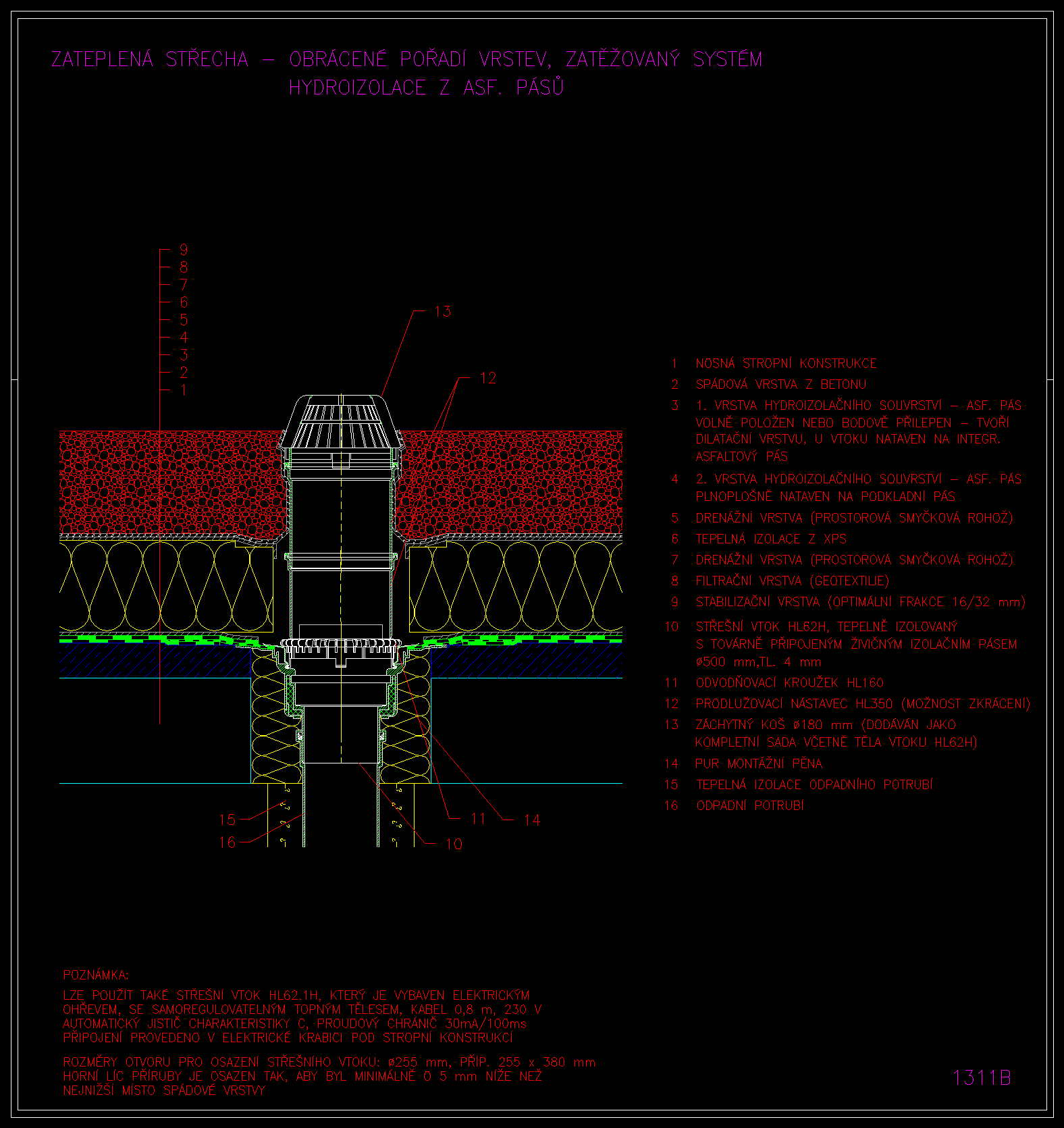

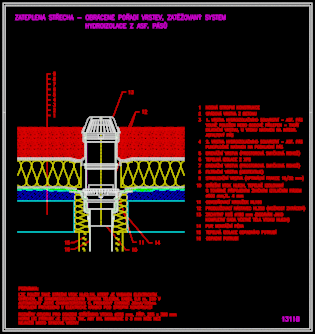

výkres 1311b

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
