Detail

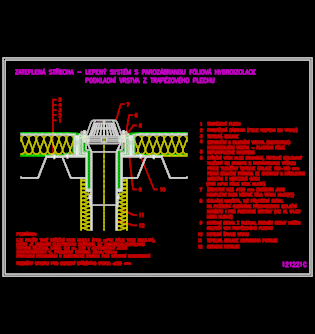

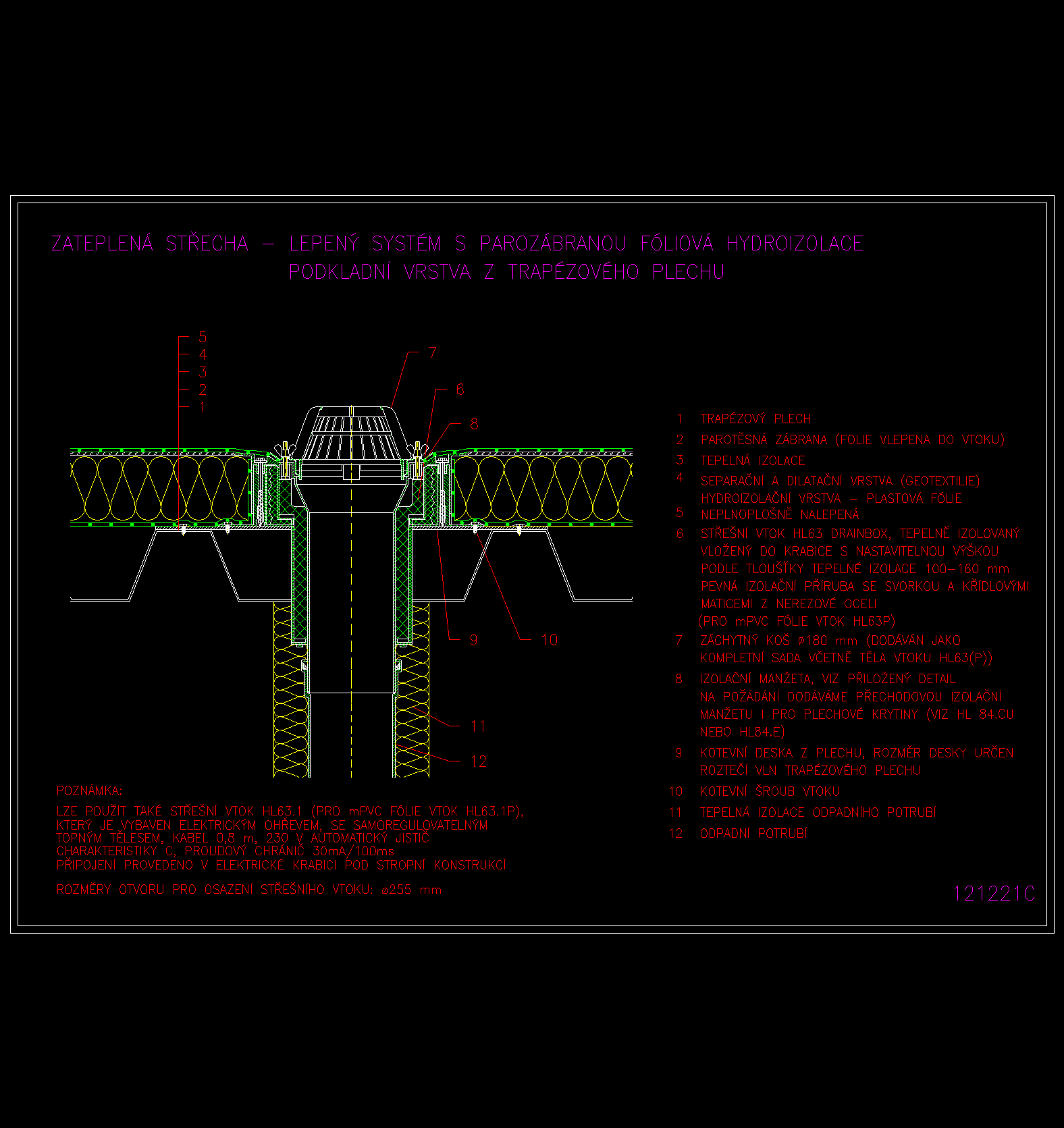

výkres 121221c

řez vrstvou

· hydroizolace plastová fólie (kašírovaná, nebo schopná nalepení) neplnoplošně nalepená
· tepelná izolace nalepená
· parozábrana
· trapézový plech

Doporučované výrobky

HL63

HL63P

Poznámka
