Detail

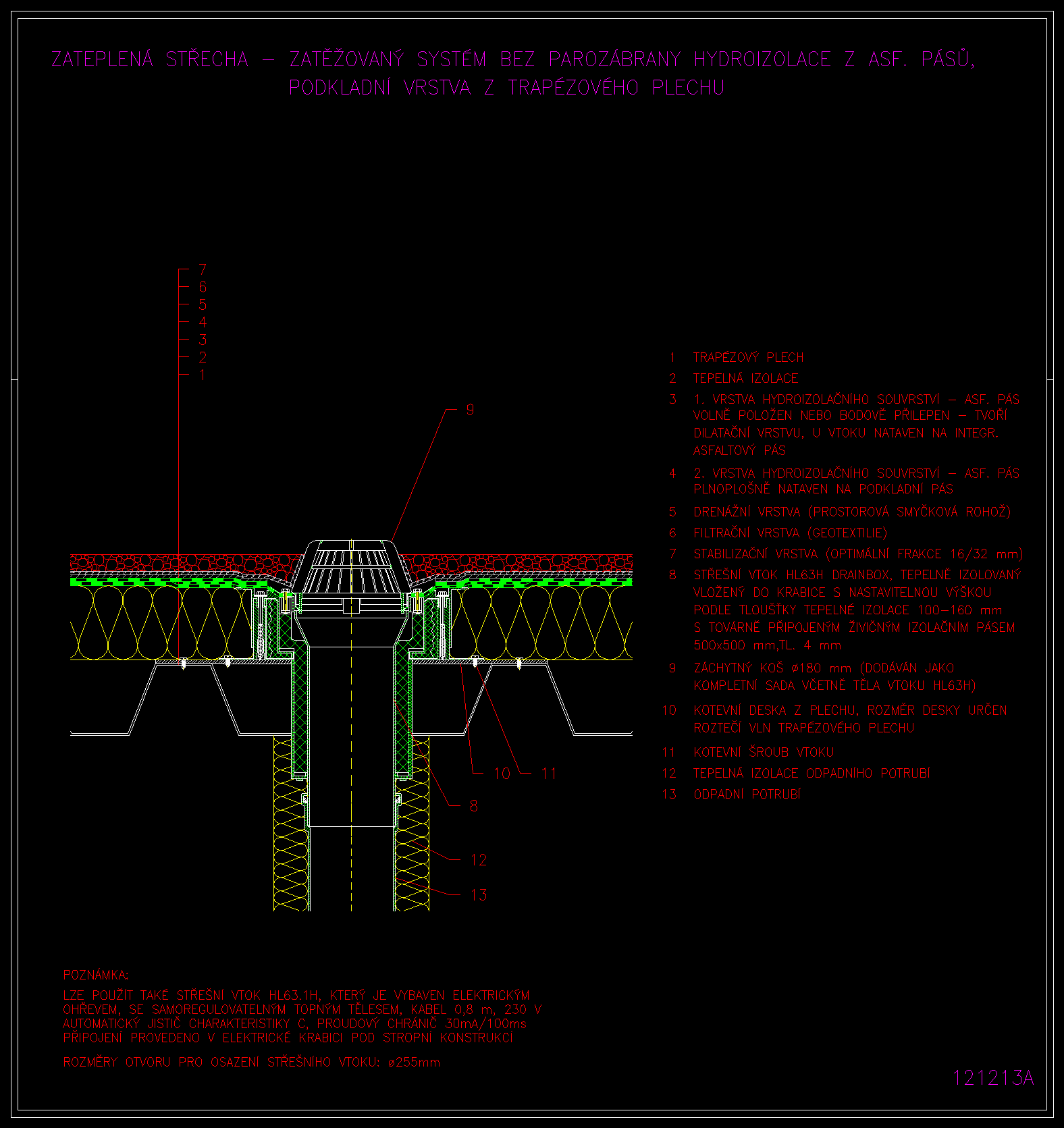

výkres 121213a

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás volně položen
· tepelná izolace
· trapézový plech
· beton

Doporučované výrobky

HL63H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevNepochůznéPodklad souvrství střešního pláště - trapézový plechHydroizolace z asfaltových pásůZatěžovaný systémVarianta bez parozábrany
