Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Nepochůzné → Podklad souvrství střešního pláště - beton → Hydroizolace z umělohmotných fólií → Zatěžovaný systém → Varianta bez parozábrany

výkres


ZvětšitDXFPDF

Detail

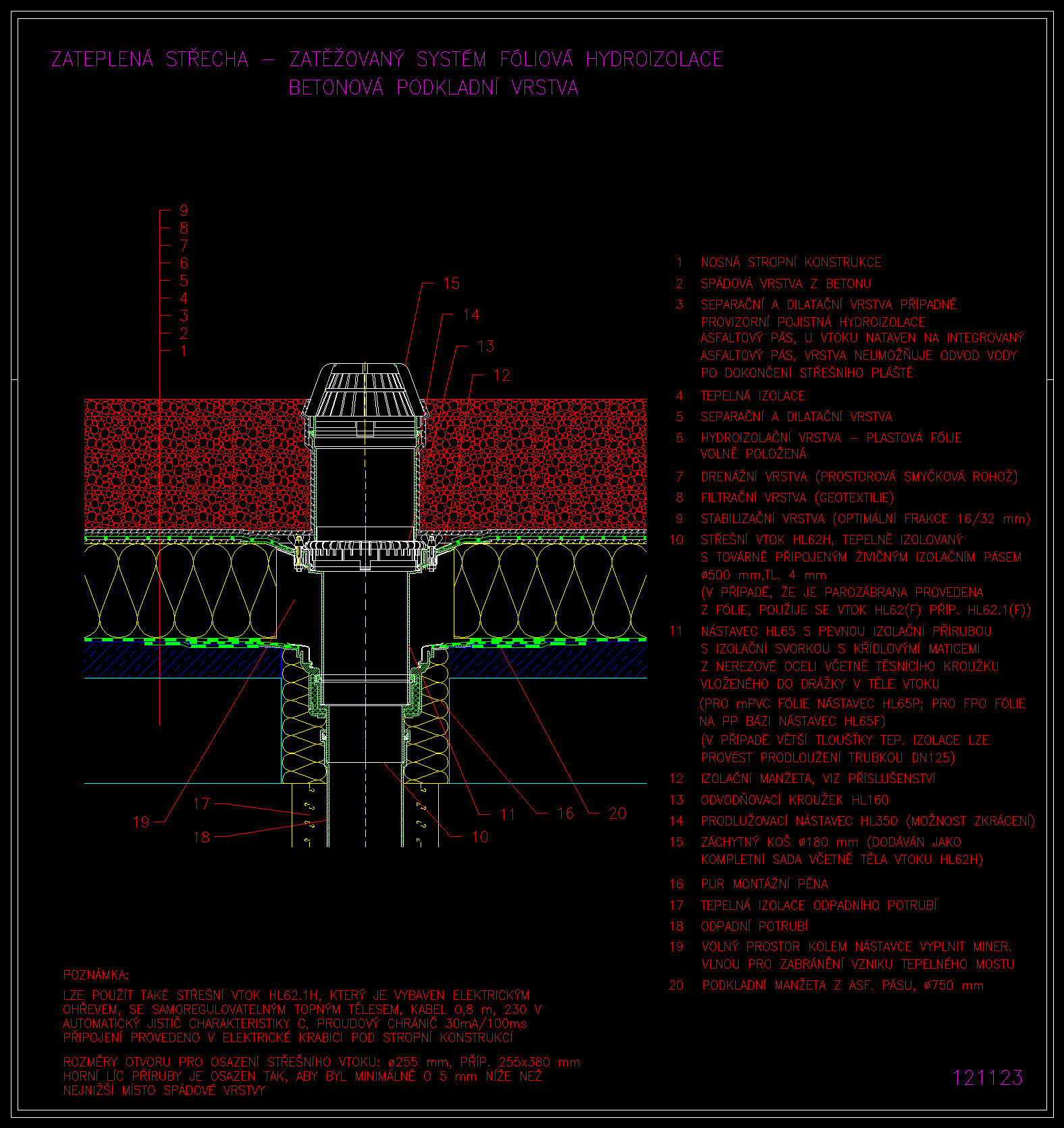

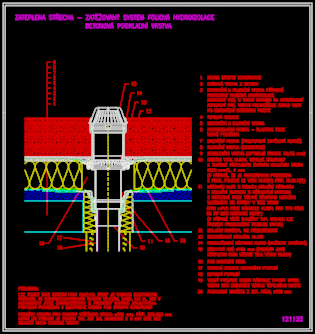

výkres 121123

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová fólie volně položená
· tepelná izolace
· separační vrstva (asf. pás typu R)
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65

HL65P

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
