Provozní střechy (vtoky se zápachovou klapkou)


Detail

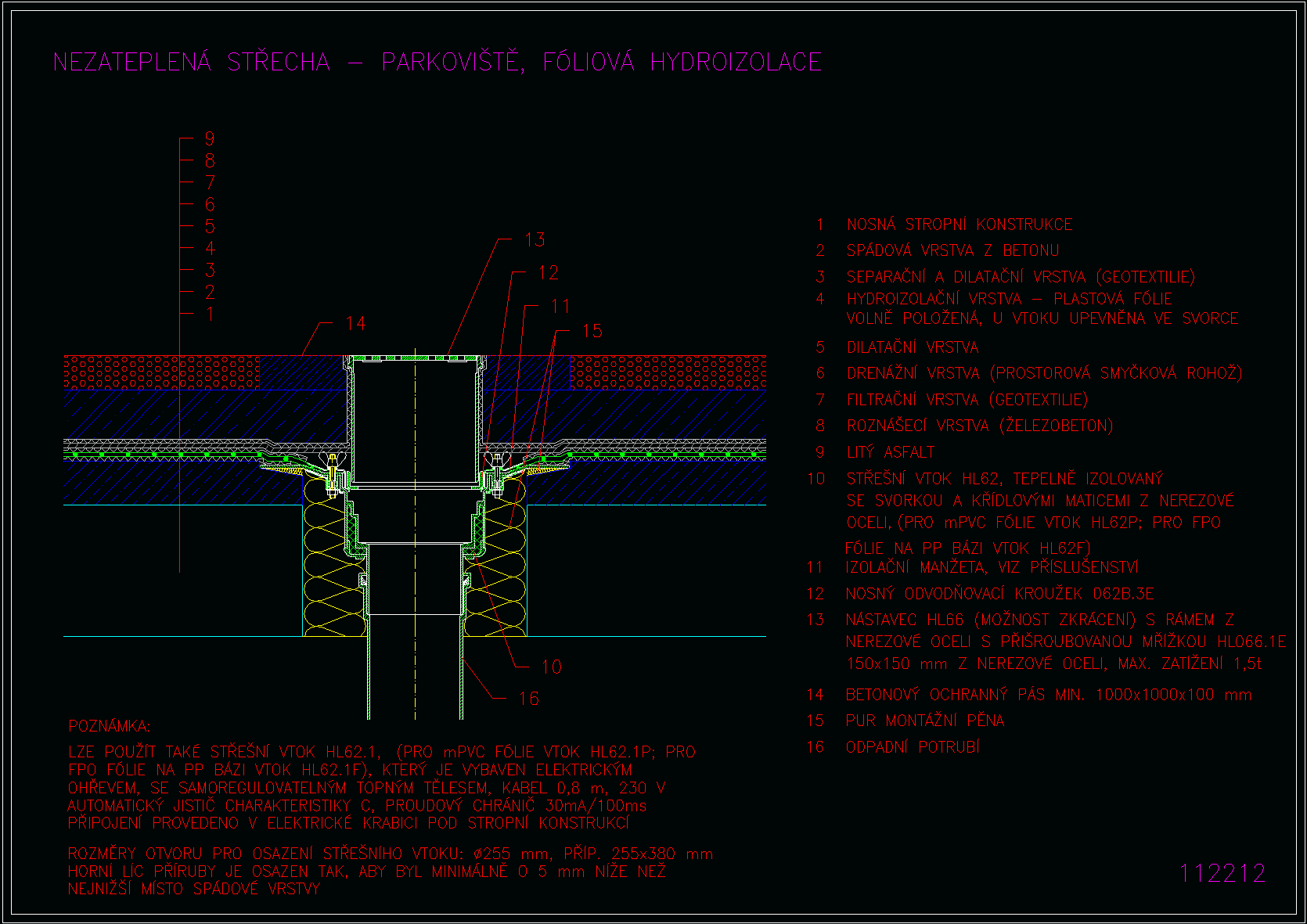

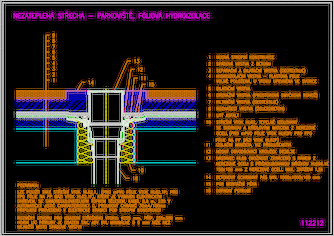

výkres 112212

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· dilatační vrstva
· hydroizolace plastová fólie
· separační a dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL66

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
