výkres


ZvětšitDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


střechy do 25m2

střechy od 25m2

Detail

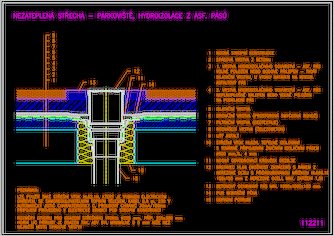

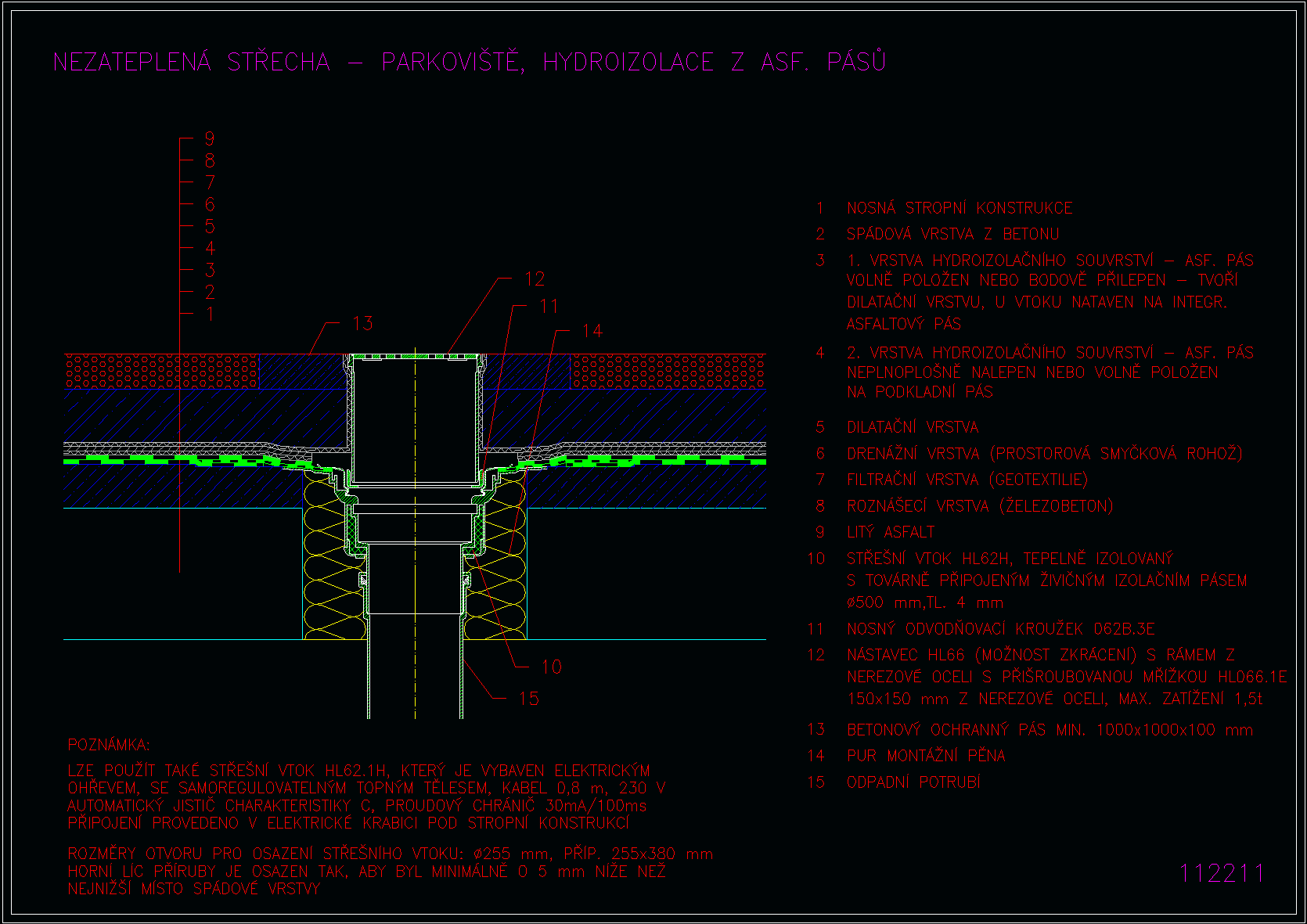

výkres 112211

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· dilatační vrstva
· hydroizolace asfaltový pás
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL66

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
